CR6890A+CR3012 65W电源适配器方案

　　CR6890A是一款高集成度、低待机功耗的CCM+QR混合电流模式PWM 控制器，主要应用在30W PD快充、65W适配器电源，可以兼容替换OB2362A、 RT7737、LD5523等。下面了解一款19V3.42A电源适配器方案，PWM控制IC 采用CR6890A，同步整流 IC 为 CR3012，能够适用于宽输入电压范围，输出功率 65W，是恒压输出的电源适配器方案。

　　

　　一、方案概述　　

　　1、PCBA尺寸：107*45*28mm,是一款全电压实现19V3.42A输出的电源适配器。全电压输入时平均效率>91.6%；输出接18AWG1.5米线能够满足“COC_T2” 能效标准。　　

　　2、具有良好的动态负载能力；同时具有“软启动、QR、OCP、SCP、OVP、OTP自动恢复”等多种保护功能。　　

　　3、变压器，采用了PQ2620磁芯（PC40材质）。

　　

　　CR6890A 芯片特性　　

　　● SOT23-6 封装的副边 PWM 反激功率开关；　　

　　● 内置软启动，减小 MOSFET 的应力，斜坡补偿电路；　　

　　● 65kHz 开关频率，具有频率抖动功能，使其具有良好的 EMI 特性；　　

　　● 具有“软启动、QR、OCP、SCP、OTP、OVP 自动恢复等保护功能；　　

　　● 电路结构简单、较少的外围元器件，适用于小功率 AC/DC 电源适配器、充电器。

　　

　　CR3012 芯片特性　　

　　● 外置 MOS SOP-8 封装同步整流芯片，可工作于 CCM、DCM 和 QR 模 式；　　

　　● 最高工作频率 400KHz，精简外围电路；　　

　　● 较低的工作电流和较高的系统效率满足能效要求。

　　

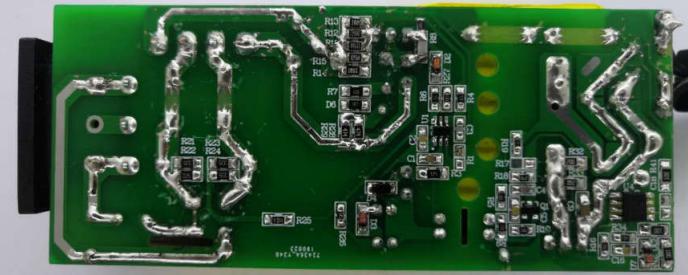

　　二、DEMO实物图

　　

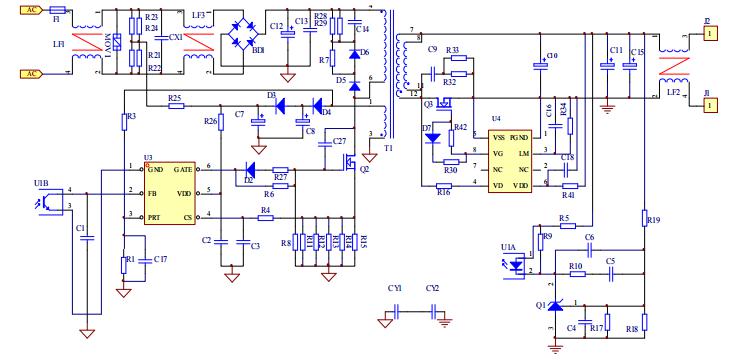

　　三、电路原理图

　　

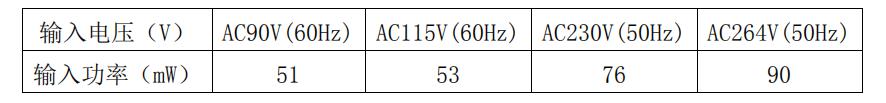

　　三、待机功耗(90V/60Hz -264V/50Hz)

　　

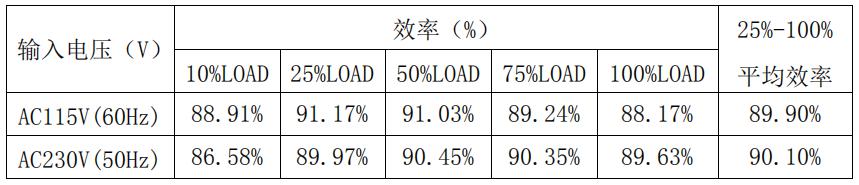

　　四、效率测试（1.5M 18AWG Cable）

　　

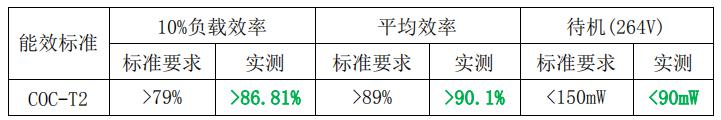

　　五、能效等级评估

　　

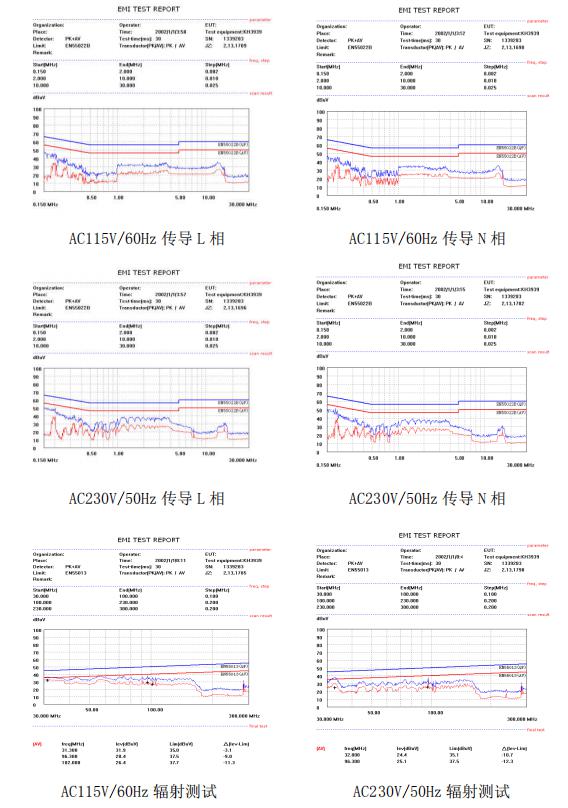

　　六、EMI 评估测试　　

　　输入：AC115-60HZ/230V-50Hz；输出负载200W 5.55Ω大功率电阻。

　　

　　CR6890A+CR3012 65w电源适配器方案，平均效率>90.1%，待机功耗<90mW，满足“COC_T2” 能效标准。更多19V3.42A电源适配器方案相关手册、原理图、电源输入输出规格、BOM 清单、变压器参数、主要性能测试数据等资料，请向摩登6电子申请。>>
