5V2.4A 六级能效充电器套片方案
今天我们为各位粉丝详细介绍PN8305与PN8370配合使用,轻松实现5V2.4A六级能效电源方案。
1.封装及脚位配置图
PN8370集成超低待机功耗准谐振原边控制器及690V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。
PN8370为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(230VAC)小于30mW。
PN8305包括同步整流控制器及N型功率MOSFET,用于在高性能反激系统中替代次级整流肖特基二极管。
PN8305内置电压降极低的功率MOSFET以提高电流输出能力,提升转换效率并降低芯片温度。

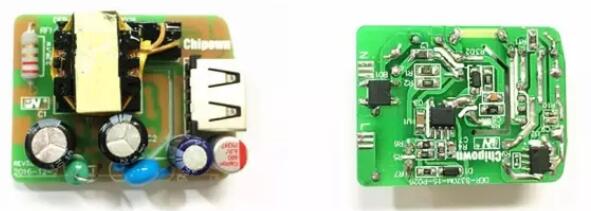

2.PCB及DEMO实物图

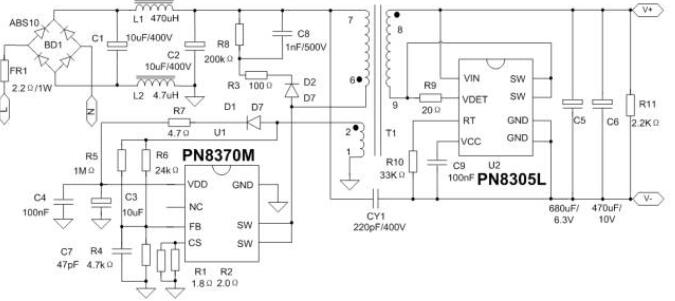

3.方案典型应用图
4.方案特性
-
输入电压:90~265Vac全电压
-
输出电压:5V
-
输出电流:2.4A
-
平均效率:≥79.94%(满足六级能效要求)
-
待机功耗<75mW
-
多重补偿(线补偿、CC补偿、温度补偿、轻载补偿)无需外部元件
-
输出短路保护、输出过流保护,VDD过压保护,FB分压电阻开路、短路保护,电流侦测电阻Rcs短路保护,过温保护。

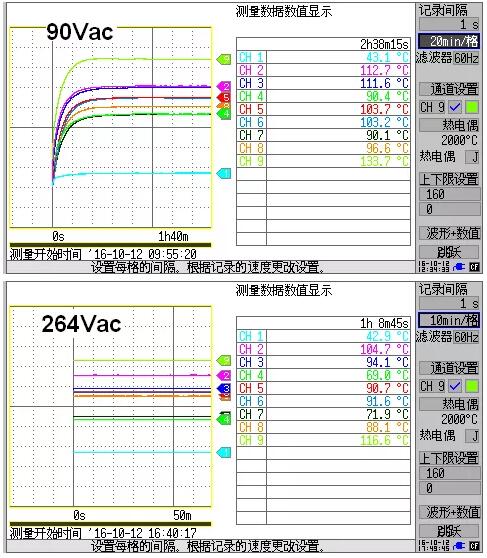

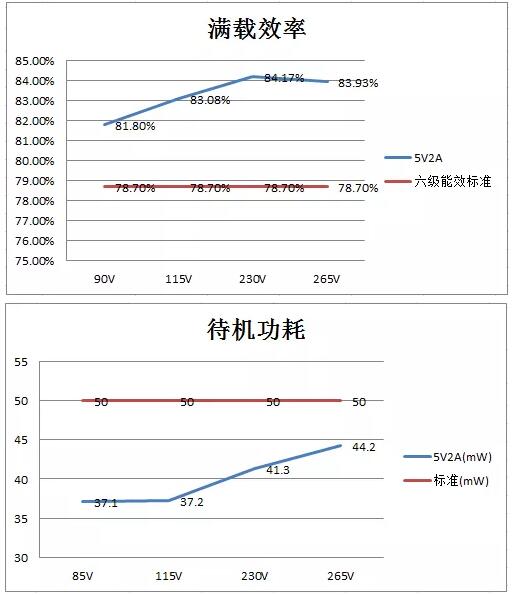

5.测试数据
6.EMC测试
-
EMI传导、辐射满足EN55022 Class B标准要求,裕量均大于6.0dB
-
ESD满足IEC61000-4-2,8kV/15kV等级要求
-
EFT满足IEC 61000-4-4: 2004,4kV等级要求
-
Surge满足IEC 61000-4-5:2005,1kV等级要求
-
交流绝缘满足3.75kV,60s, 漏电流小于5mA要求
7.应用要点
PN8370工作在DCM模式,忽略传输瞬态Tr和Tf,导通时间、去磁时间和振荡时间分别为:
PN8370在T2时间内间接采样输出电压信号,为减小漏感振荡对采样的影响,最小T2时间应足够长(5V2.4A应用建议大于2.5us):
备注:电源在小负载工况下,PN8370的Vcs=0.17V以避免音频噪音。
PN8305须在T2时间内完成Trench MOSFET的开通和关断,其最小导通时间由RT电阻设定:
因此RT电阻建议取值为:
