PN8161+PN8307H省10颗外围的18W PD快充电源应用方案

字号:T|T
文章出处:摩登6电子责任编辑:电源管理芯片人气:-发表时间:2019-05-24
  USB- Power Delivery(USB PD) 是目前主流的快充协议之一,手机快充有两个实现模式,一个是大电压方案,比如高通的QC 3.0采用的就是9V/2A的充电方案,而OPPO的VOOC闪充和一加的Dash闪充采用的都是5V/5A的大电流的方案,最近芯朋微也推出了PN8161+PN8307H省10颗外围的18W PD快充电源应用方案,下面跟随芯朋微一级代理商摩登6电子小编一起来看看pd方案18w:

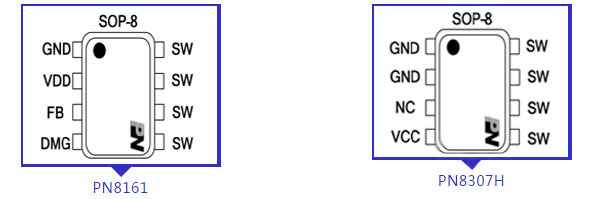

  PN8161+PN8307H封装及脚位配置图:


  PN8161内部集成了准谐振工作的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。

  PN8307H包括同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。

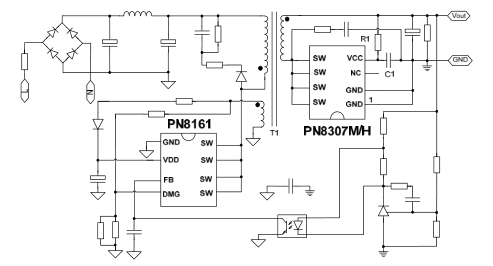

  PN8161+PN8307H pd充电器方案典型应用图:

  PN8161+PN8307H pd充电器方案特性:
  输入电压:90~265Vac
  输出功率:18W
  输出规格:12V1.5A;9V2A;5V3A
  平均效率:满足CoC V5-2,4个点裕量
  PCBA尺寸:48.0mm*36.0mm*14mm
  拥有市电Brown in/out、输出过压保护、精准过温保护、逐周期过流保护、次级整流管短路保护等。

  PN8161+PN8307H方案亮点:
  节省10颗以上外围: 无启动电阻、无CS侦测网络,原副边均实现SOP8功率集成;
  满足CoC V5 Tier 2:专利高压启动,实现30mW待机功耗;工作曲线随输出电压自适应,不同输出电压下平均效率裕量均大于4个点;
  EMC性能卓越:抖频幅度随负载自适应,改善传导;DCM/QR工作模式,避免次级整流管反向恢复问题,改善辐射;
  3.3~12V宽输出电压范围:PN8161/PN8307H供电范围宽,无需额外LDO稳压;
  协议芯片任意搭:SSR架构,方案易满足PD3.0/QuickCharge 4+。

  随着USB PD快充及高通QC4+快充的普及,目前市面上已有多款设备支持了USB PD快充,甚至不少手机已经率先支持了USB PD3.0(PPS)协议,用户群数量也在不断增加,整个USB PD快充生态已经具备一定规模,如今,在电池技术不会有突飞猛进的条件下,芯朋微PN8161+PN8307H 18W PD快充方案有效的解决了手机快速充电续航等问题。
