基于PN8162+PN8307H高性能20W PD充电器方案

　　一、方案特性　　

　　输入电压：90Vac-264Vac,47-63Hz　　

　　输出功率：20W　　

　　输出规格：12V1.67A;9V2.22A;5V3A　　

　　平均效率：满足CoC V5 Tier2，4个点裕量　　

　　PCBA尺寸：28mm*28mm*24mm　　

　　拥有DMG 监控市电，输出过压保护、逐周期过流保护、过载保护、软启动、输入欠压保护功能。

　　

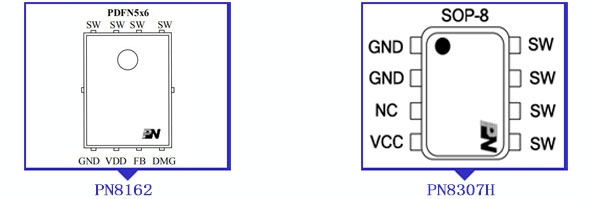

　　二、封装及脚位配置图
　

　


　　PN8162内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。　　

　　PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。

　　

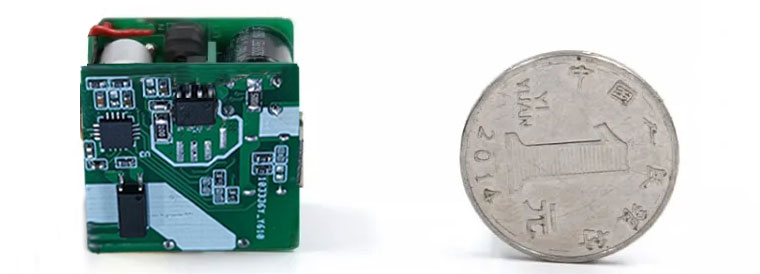

　　三、PCB及DEMO实物图


　　

　　四、方案典型应用图

　　

　　五、20W PD快充方案亮点　　

　　★ 原边主控 PN8162 和次边同步 PN8307Ｈ均实现功率集成，得益于专利智能 MOS 技术，节省启动电阻、CS侦测电阻等多颗外围，PCBA 尺寸：28mm*28mm*24mm；　　

　　★ PN8162 采用 PDFN 专用功率封装，相比传统 SOP8，封装热阻从 80℃/W 降低至 15℃/W，显著提高充电器功率密度；单边 drain 脚位，高低压引脚爬电距离大于 1.2mm，安全可靠；　　

　　★ PN8162 采用负载自适应谷底开通技术，彻底解决小体积充电器开关干扰源至 LN 线位移电流带来的传导难题，EMC 裕量大于 6dB；　　

　　★ PN8162 工作强制 DCM 模式，从而保证最糟工况下 SR 尖峰电压可控制在 51V 以内，60V 耐压的 PN8307即可保证电压 de-rating 裕量充足，进而降低整体方案成本；　　

　　★ PN8162 内置输入欠压保护，通过 DMG 监控市电，防止市低压工作导致电源异常；　　

　　★ PN8162 9-38V VDD 供电、PN8307 3-24V VCC 供电，在 3-12V 输出电压范围内无需外部 LDO；　　

　　★ PN8162 内置线电压补偿，根据市电自动调整内部峰值电流参考，全电压范围 OCP 精度在 10%以内；　　

　　★ HUSB339B 协议支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。


　　

　　20W PD快充快充方案具有高集成、高密度、高性价比的特点，并最大限度的减少了芯片外围器件的数量，降低PCB板的占用面积，更多基于PN8162+PN8307H高性能20W PD充电器方案原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料，可向摩登6电子申请。>>
