PN8141_15W辅助电源方案

　　基于PN8141的高可靠15W辅助电源方案，该方案具有低待机功耗、高功率密度、高可靠性和保护功能健全等亮点，可为PC电源、工业电源安全可靠运行保驾护航！

　　

　　一、方案概述　　

　　◆ 输入电压：90~264Vac　　

　　◆ 输出功率：15W (Max)　　

　　◆ 输出规格：5V/3A (Max)　　

　　◆ 起机延时时间：＜500ms　　

　　◆ 保护功能齐全：市电欠压保护、输出短路、输出过流、VDD过压、肖特基短路、过温等保护后自动重启。

　　

　　二、封装及脚位配置图

　　

　　PN8141内部集成了脉宽调制控制器和功率MOSFET，内置智能高压启动模块，为需要超低待机功耗的高性价比反激式开关电源系统提供了一个先进的实现平台，非常适合智能电表、Eur2.0、能源之星的应用。

　　

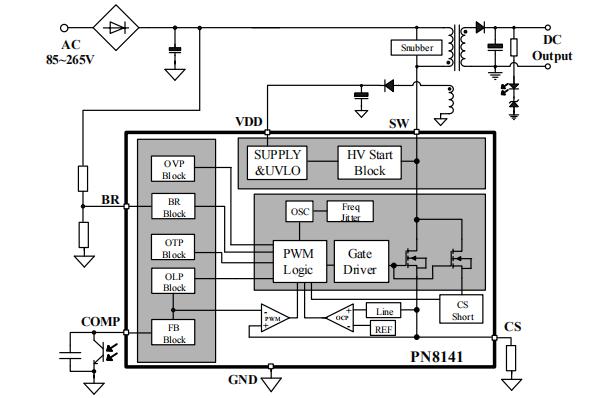

　　三、典型应用图

　　

　　四、PN8141 15W辅助电源方案技术　　

　　1、高压启动技术：系统整机待机功耗小于0.48W@5V Standby带载0.24W，并可在0.5s内快速启动。　　

　　2、智能保护技术：芯片内置市电异常、负载异常、温度异常等保护，其中市电欠压保护点可外部调节，应用灵活。　　

　　3、负载自适应工作模式：根据反馈电压自适应PWM、PFM和Burst三种模式进而提高全负载段效率，100kHz工作频率可提升辅助电源带载能力并减小变压器体积。　　

　　4、高雪崩耐量智能MOSFET：内置690V平面型VDMOS，具有较高单次雪崩及重复雪崩能力，可轻松满足单芯片及整机系统双85 THB考核。

　　

　　五、测试数据　　

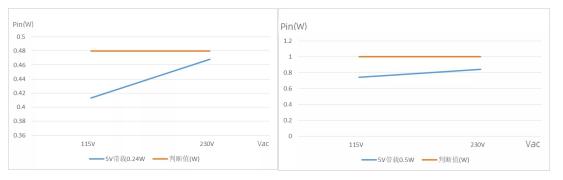

　　1、系统待机功耗：12V主输出关闭，5V Standby带载0.24W/0.5W，输入功率如下：

　　

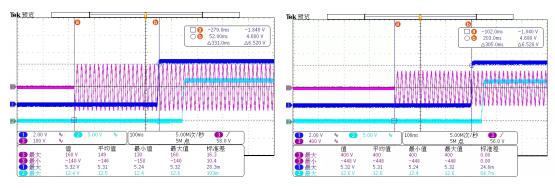

　　2、开机延时时间：90Vac输入，12V主输出空载，5Vsb带载2.5A，开机延时时间为331ms；264Vac输入，12V主输出空载，5Vsb带载2.5A，开机延时时间为305ms。

　　

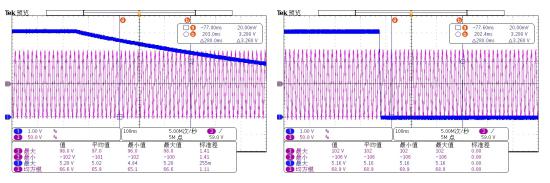

　　3、市电欠压保护：在空载条件下，市电欠压保护点为66.6Vac；在满载条件下，市电欠压保护点为68.9Vac。

　　

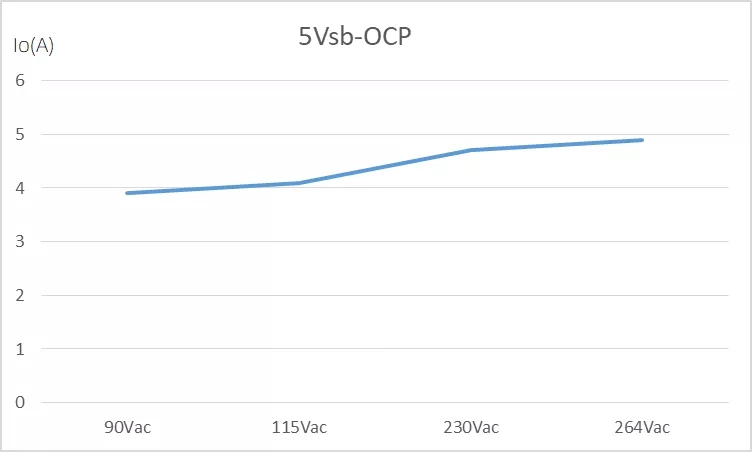

　　4、全电压范围OCP测试：在全电压范围内，5V Standby OCP点偏差在1A以内，带载能力充足。

　　

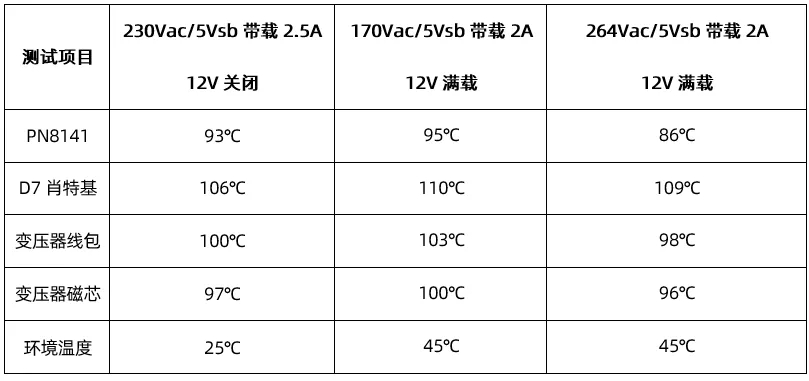

　　5、温升测试

　　

　　PN8141 _15W电源辅助方案，负载自适应工作模式，可提升辅助电源带载能力并减小变压器体积，系统整机待机功耗小于0.48W@5V Standby带载0.24W，起机延时时间：＜500ms，保护功能齐全，内置智能功率器件，可轻松满足单芯片及整机系统双85 THB考核，更多相关辅助电源方案产品手册及应用方案向摩登6电子申请。>>
