芯朋PN8213获品胜65W氮化镓充电器采用，可平替安森美NCP1342！

　　氮化镓GaN作为一种第三代半导体材料，近几年在消费类电源市场中得到了广泛应用，目前商用的氮化镓直驱控制器多为国外厂商产品，最为经典的代表是安森美NCP1342，同时伴随着半导体国产化的趋势，本土电源芯片企业芯朋微推出了PN8213氮化镓控制器，相比NCP1342而言，采用了内置驱动的设计，成本更低，可以直驱氮化镓功率器件，不仅在性能、稳定性和可靠性方面迎头赶上，更在适应多样化应用需求方面具备了更大的灵活性。

　　

　　近期品胜推出了一款65W氮化镓快充，初级主控芯片采用芯朋号PN8213，是一颗高频准谐振开关电源控制器，品胜65W氮化镓快充具备2C1A三个快充接口。其中两个USB-C接口均支持65W输出，支持功率盲插。同时还支持45+18W功率自动分配策略，可以满足电脑和手机两台设备同时快充需求，和苹果61W充电器直观对比，体积优势明显。

　　

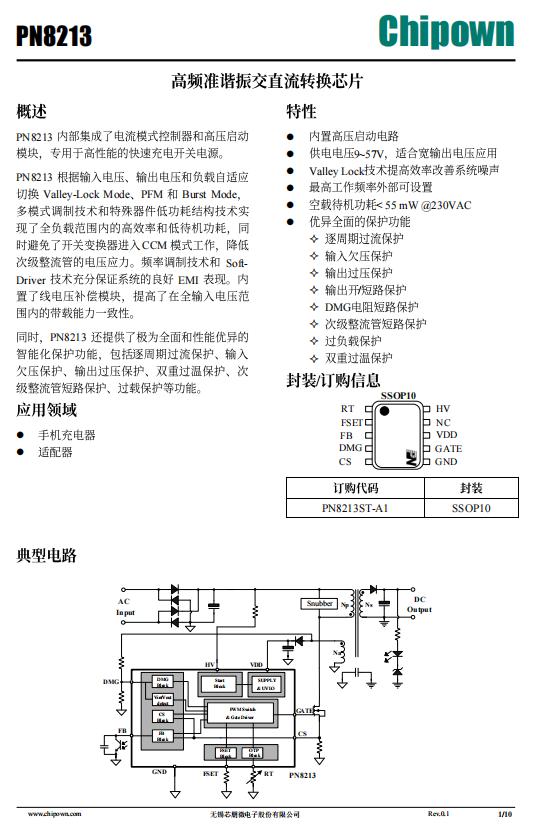

　　PN8213是一颗高频准谐振开关电源控制器，芯片集成高压启动，支持多模式控制，实现全负载范围的高效率和低待机功耗表现。芯片内置频率调制技术和Soft-Driver技术，提升系统的EMI性能，并且还内置了线电压补偿模块，提高了全输入电压范围的带载能力一致性。

　　

　　PN8213还内置了全面的保护功能，包括逐周期过流保护、输入电压保护、输出过压保护、双重过热保护、次级整流管短路保护以及过载保护等保护功能。芯片采用SSOP10封装，支持手机充电器和适配器使用。

　　

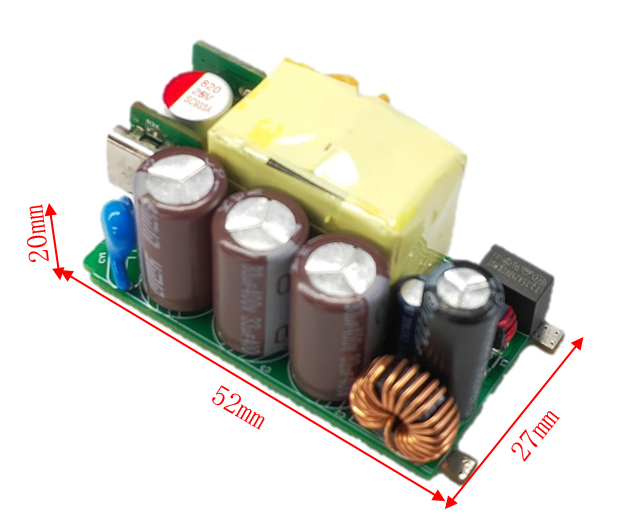

　　芯朋65W PN8213快充方案　　

　　■ 输入规格：90Vac~264Vac　　

　　■ 输出规格：5V3A，9V3A，15V3A，20V3.25A　　

　　■ 高效率：满载效率93.2%（230Vac），满足CoC V5 Tier2能效规范　　

　　■ 低待机功耗：小于75mW　　

　　■ 宽供电范围：支持PD3.0协议　　

　　■ 控制芯片：PN8213+PN8307P+AP2080

　　

　　方案由PN8213、PN8307P、AP2080三颗套片组合，搭配GaN或者SuperJunction器件，具有高环路稳定度、高功率密度、50mW低待机功耗、100V全集成同步整流等多重亮点。

　　

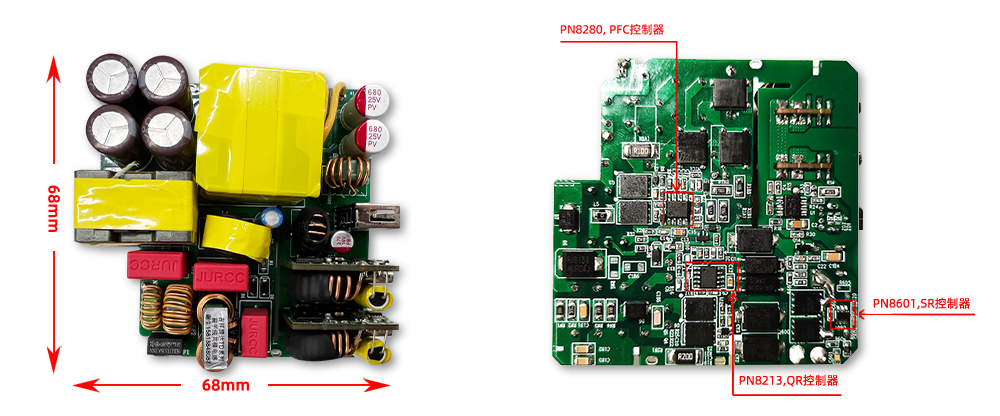

　　芯朋100W PN8213多口充方案　　

　　■ 输入规格：90Vac~264Vac 　　

　　■ 输出规格：5V3A，9V3A，12V3A，15V3A，20V5A　　

　　■ 高效率：满载效率94.0%（230Vac），满足CoC V5 Tier2能效规范 　　

　　■ 低待机功耗：小于75mW　　

　　■ 宽供电范围：支持PD3.0协议　　

　　■ 控制芯片：PN8280+PN8213+PN8601+AP2968

　　

　　100W多口快充方案由PN8280+PN8213+PN8601+AP2968四颗套片组合，具有超高性价比、低谐波电流失真、低待机功耗、高转换效率等突出亮点。

　　

　　内置800V高压启动管和X电容放电功能，待机功耗小于50mW，是基于QR-lock控制的反激芯片，实现真正QR-Lock技术，环路高度稳定，与海外友商相比，具备“三高一少”压倒性优势替代，1/4负载转换效率高于1%以上，启动HV耐压高出100V，VDD耐压高出30V，外围少2-4颗（OVP复用），具有市电欠压保护、输出过压保护、原副边防直通保护、过载保护、过温保护等，进口替换的适配度更高，最高支持500kHz工作频率，减小变压器及输出电容体积；典型转换效率大于93%，提升充电器功率密度，更多PN8213产品手册、变压器资料、BOM表等相关资料请向芯朋微代理摩登6电子申请。>>
