基于PN8390+PN8308M高性能12V2A适配器电源方案

　　一、12v2a适配器方案特性　　

　　PCBA尺寸：64.5mm*35mm*20mm　　

　　输入电压：90Vac~297Vac,47~63Hz　　

　　输出规格：12V/2A　　

　　平均效率：≥86.8%　　

　　待机功耗：<71mW　　

　　拥有输出短路保护，输出过压保护，输出过流保护，VDD过压保护，AC电压欠压保护及开环保护，以及过温保护。

　　

　　二、封装及脚位配置图　

　

　　PN8390 集成超低待机功耗准谐振原边控制器及 650V 高雪崩能力智能功率 MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8390 为原边反馈工作模式，可省略光耦和 TL431，支持 CCM、DCM 和 QR 等多种工作模式。内置高压启动电路，可实现系统空载待机损耗（230VAC）小于 50mW。在恒压模式，采用准谐振、多模式技术共同提高效率并消除音频噪声，使得系统满足 6 级能效标准，而特有频率抖动技术可实现较好的EMI 特性；　　

　　

　　PN8308M 包括同步整流控制器及 N 型功率 MOSFET，用于在高性能 AC/DC 反激系统中替代次级整流肖特基二极管。内置电压降极低的功率 MOSFET 以提高电流输出能力，提升转换效率，使得系统效率可以轻松满足 6 级能效的标准，并留有足够的裕量。PN8308M 集成了极为全面的辅助功能，包含输出欠压保护、最小导通时间等功能。

　　

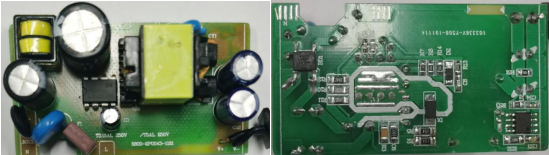

　　三、PCB及DEMO实物图

　　

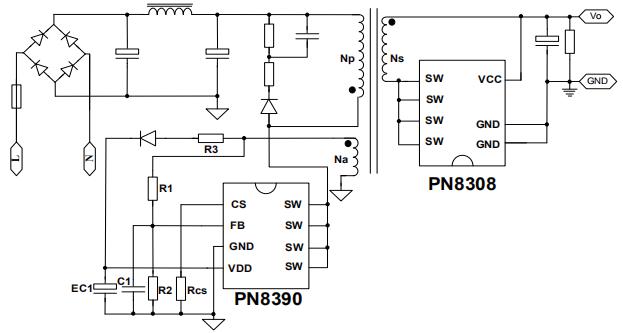

　　四、方案典型应用图

　　

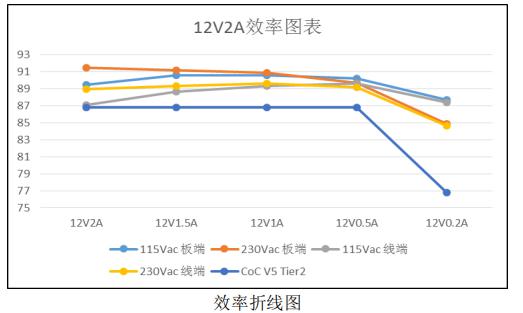

　　五、12v2a适配器电源方案效率检测

　　

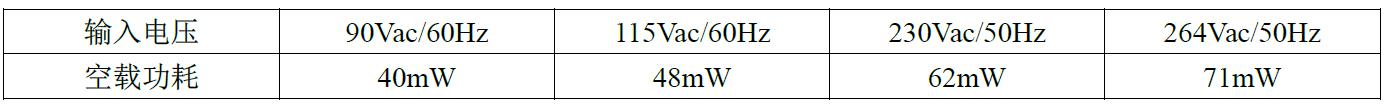

　　六、12v2a适配器方案待机功耗

　　

　　PN8390+PN8308M高性能12V2A适配器电源方案亮点：　　

　　■ 高效率——#22 线端轻松满足 CoC V5 Tier2 能效要求，无散热器设计;　　

　　■ 低成本——PCB 单面板设计，精简的 PSR 方案，器件数量少;　　

　　■ 高性能——极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和 CS 开/短路保护等，同时还集成 AC 电压欠压保护功能;

　　

　　12V2A 高性能低成本小体积适配器方案，满载效率大于86.8%，载待机功耗低于71mW，拥有输出短路保护，输出过压保护，输出过流保护，VDD过压保护，AC电压欠压保护及开环保护，以及过温保护，满足适配器的需求，更多12v2a电源适配器方案相关了原理图，电源输入输岀规格，BOM表可向摩登6电子申请。。。
