六级能效5v3a充电器方案
字号:T|T
随着电池技术的快速发展,手机支持快充的也越来越多,5v3a充电器方案广泛采用了开关电源的形式,使其体积变得更小,方便携带,同时采用PN8386电源芯片及零部件技术的不断更新,使其转化效率可以高达85.64%。
![六级能效5v3a充电器方案](/uploads/allimg/190910/1-1Z9100919135E.jpg)
PN8386集成超低待机功耗准谐振原边控制器及690V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8386为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(264VAC)小于50mW。
PN8306包括同步整流控制器及N型功率MOSFET,用于在高性能反激系统中替代次级整流肖特基二极管。PN8305内置电压降极低的功率MOSFET以提高电流输出能力,提升转换效率并降低芯片温度。
![5v3a适配器方案](/uploads/allimg/190910/1-1Z9100919444T.jpg)

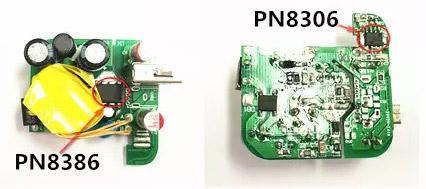

PN8386六级能效15.5W 充电器应用方案
■ 输出规格:5V/3.1A
■ 高压启动+多工作模式+同步整流技术,满足COC V5 Tier 2
■ PN8386P 独特PFM 工作曲线,降低变压器体积,简化EMC 设计

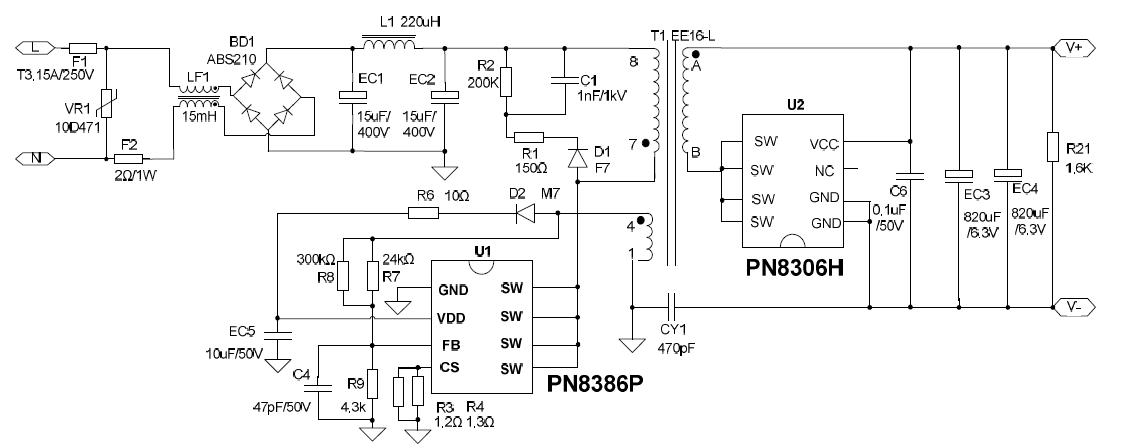

5v3a充电器方案电路图:
![5v3a充电器方案电路图](/uploads/allimg/190910/1-1Z910092009538.jpg)
5v3a充电器方案电路具有过载保护,过流保护,开环保护,以及VDD过压保护等功能,提高了整个系统的可靠性,待机小于50mW,动态性能好,可满足六级能效,更多六级能效5v3a充电器方案详细资料,可联系摩登6电子在线客服。。。
