18-60W全系列安全USB PD充电器解决方案

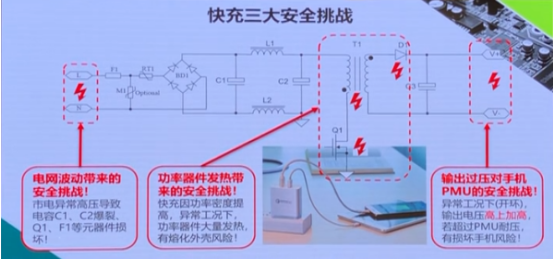

　　由于USB PD充电器由于功率密度提高、输出电压范围变宽，存在三大安全挑战：主要有电网波动带来的安全挑战、功率器件发热的安全挑战以及输出过压对手机PMU的安全挑战，摩登6电子推出PD快充重磅IC及18-60W全系列安全PD充电器解决方案！


　　

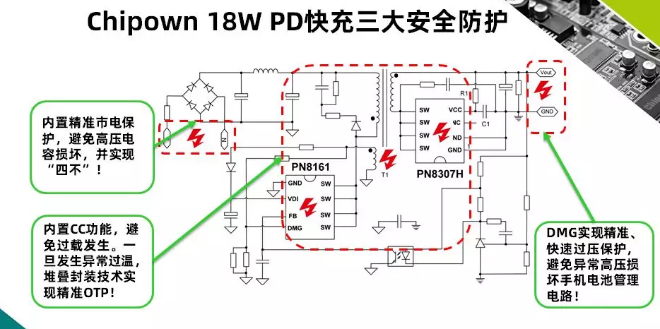

　　PN8161典型应用于18W PD充电器，除外围精简外，芯片通过DMG脚开关波形间接采样市电和输出电压，实现市电OVP和输出电压OVP，避免充电器内部器件或手机PMU过压损坏。芯片采用3D叠层封装技术，控制器可精准监控内部智能功率MOS温度，实现低成本、精准快OTP，有效防止功率器件过热引起的安全问题。


　　

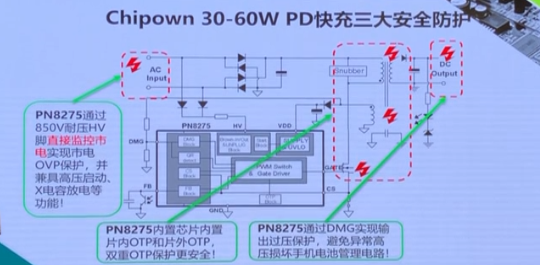

　　PN8275典型应用于30W/45W/60W PD充电器，芯片通过850V耐压HV脚直接监控市电实现市电OVP保护，并兼具高压启动、X电容放电等功能。芯片内置片内OTP和片外OTP，可监控充电器多个热点，实现双重OTP保护，更安全。此外，DMG实现输出过压保护和OCP线电压补偿，避免输出电压异常损坏手机电池管理电路。


　　

　　PN8161 18W PD充电器方案、PN8275 30W/45W/60W PD充电方案有效解决有电网波动带来的安全挑战、功率器件发热的安全挑战以及输出过压对手机PMU的安全挑战，广泛应用于pd快充的技术中，更多PD快充产品的详细手册或技术资料，请向摩登6电子申请。>>
