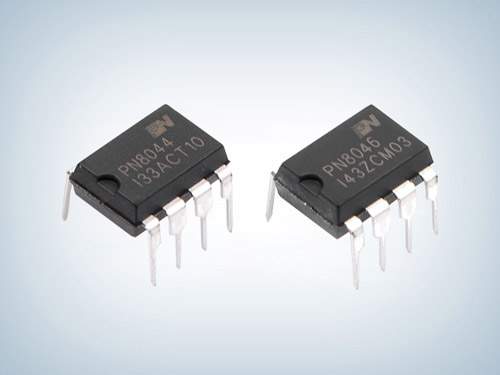

PN8046宽输出非隔离转换芯片

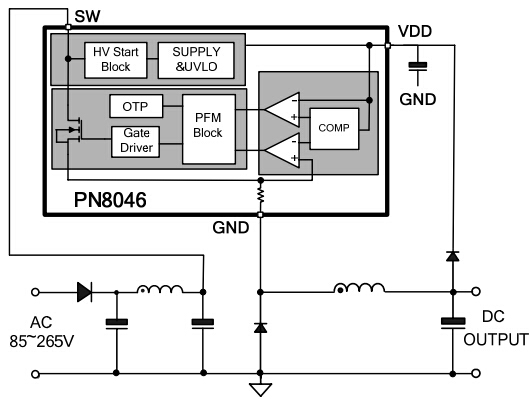

　　AC-DC非隔离分两种，一种是线性电源，一种是BUCK电路，PN8046非隔离转换芯片降压电路，采用BUCK拓扑结构，常见于小家电控制板电源以及工业控制电源供电。其典型电路规格包含5V/0.5A、12V/0.5A和24V/0.5A等，满足六级能效要求。

　　

　　PN8046集成PFM控制器及650V高雪崩能力智能功率MOSFET，内置650V高压启动模块，实现系统快速启动、超低待机功能，同时还提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护，另外PN8046的降频调制技术有助于改善EMI特性。


　　

　　PN8046产品特征:　　

　　■ 内置650V高雪崩能力智能功率MOSFET　　

　　■ 内置高压启动电路　　

　　■ 优化适用于18V输出非隔离应用　　

　　■ 半封闭式稳态输出功率9W @230VAC　　

　　■ 改善EMI的降频调制技术　　

　　■ 优异的负载调整率和工作效率　　

　　■ 全面的保护功能　　

　　   过流保护（OCP）　　

　　   过温保护（OTP）　　

　　   欠压保护（UVLO）


　　

　　PN8046非隔离AC-DC开关电源芯片因其电路简单、BOM成本低（外围元件数目极少：无需变压器、电感、光耦），电源体积小、无噪音、发热低等特点，同时也可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证，广泛应用于非隔离型家电产品和工业产品等。
