QX2305_dc-dc升压LED驱动IC QX2305
所属分类：QX泉芯系列
品牌：泉芯
型号：QX2305
封装：SOP-8
功率：25W
电流：500mA
型号：QX2305
封装：SOP-8
功率：25W
电流：500mA
订购热线：0755-23088888
QX2305产品描述：
QX2305是一款高效率、高精度的升压型DC-DC控制芯片。内置高精度误差放大器，固定关断时间控制电路，PWM比较器，峰值电流限流电路，功率管驱动电路等，特别适合宽电压输入的升压应用。
QX2305是一款高效率、高精度的升压型DC-DC控制芯片。内置高精度误差放大器，固定关断时间控制电路，PWM比较器，峰值电流限流电路，功率管驱动电路等，特别适合宽电压输入的升压应用。
QX2305采用固定关断时间的控制方式，其工作频率最高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。关断时间最小为620ns，并可通过外部电容进行调节，工作频率也可根据用户要求进行调节。系统由于采用电流模控制方式，对输入母线电压变化与负载瞬变具有快的瞬态响应速度。芯片具有逐周期限流保护、输出电压过压保护功能。

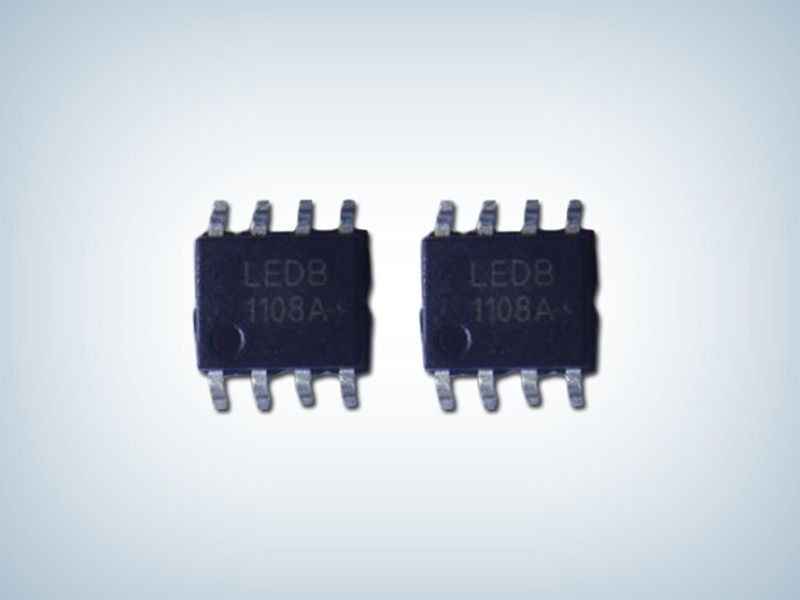

QX2305采用SOP8封装。
QX2305产品特点：
宽输入电压范围：2.5V~100V
高效率：可高达90%
最高工作频率：1MHz
CS限流保护电压：250mV
FB采样电压：1000mV
芯片供电欠压保护：2.5V
内置电流采样前沿消隐电路
外置频率补偿脚
关断时间可调

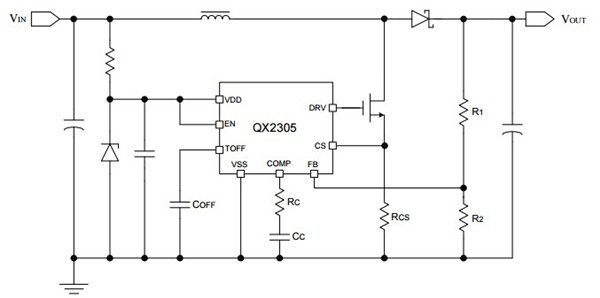

典型应用图
典型应用图
