GN1650是2线串口共阴极8段4位/7*4位键盘扫描并带部分组合按键功能LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。GN1650共阴4位数码管驱动芯片性能稳定、质量可靠、抗干扰能力强,可适应于24小时长期连续工作的应用场合。
GN1650共阴4位数码管驱动芯片主要特点
■ 显示模式:8段×4位
■ 段驱动电流不小于25mA,字驱动电流不小于150mA
■ 提供8级亮度控制
■ 键盘扫描:7×4bit,支持4个组合按键
■ 速两线式串行接口
■ 内置时钟振荡电路
■ 内置上电复位电路
■ 支持3V-5.V电源电压
■ 使用时VDD端建议加104电容,且电容尽量靠近GN1650的VDD端口(建议小于2cm)
■ 封装形式:DIP16 塑封体尺寸:19.0mm×6.4m 引脚间距:2.54mm
■ 型号:GN1650D 印字:GN1650D25PCS/管40PCS/盒1000PCS/盒10盒/箱10000PCS/箱

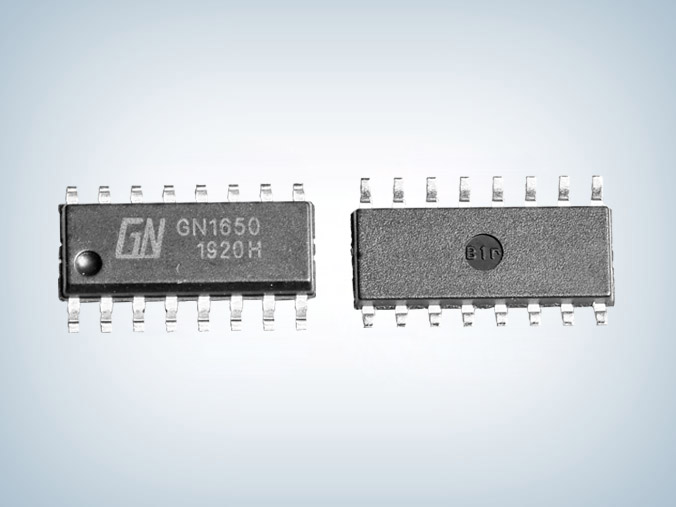

■ 封装形式:SOP16 塑封体尺寸:10.0m×3.9m 引脚间距:1.27m

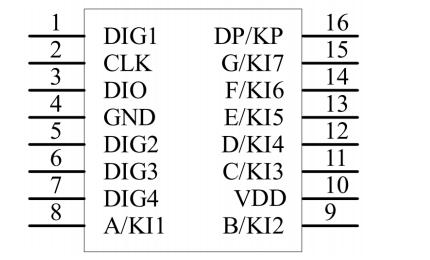

引脚排列图及引脚说明
引脚 | 符号 | 引脚名称 | 功能 |
1 | DIGI | 位/键扫描输出 | LED位驱动输出,低电平有效,及作为键盘扫描输出,高电平有效 |
2 | CLK | 时钟输入 | 2线串行接口的数据时钟输入,内置上拉电阻 |
3 | DIO | 数据输入/输出 | 2线串行接口的数据输入输出,为内置上拉开漏模式。 |
4 | GND | 接地端 | 接地。 |
5 | DIG2 | 位/键扫描输出 | LED位驱动输出,低电平有效,及作为键盘扫描输出,高电平有效。 |
6 | DIG3 | 位/键扫描输出 | LED位驱动输出,低电平有效,及作为键盘扫描输出,高电平有效。 |
7 | DIG4 | 位/键扫描输出 | LED位驱动输出,低电平有效,及作为键盘扫描输出,高电平有效。 |
8 | A/K11 | 段驱动输出/键扫描输入 | LED段驱动输出,高电平有效,也用作键扫描输入高电平有效,内置下拉。 |
9 | B/K12 | 段驱动输出键扫描输入 | LED段驱动输出,高电平有效,也用作键扫描输入高电平有效,内置下拉。 |
10 | VDD | 电源端 | 3~5.5V工作时对地建议加104电容,电容尽量靠近GN1650端口(建议小于2cm)。 |
11 | C/K13 | 段驱动输出/键扫描输入 | LED段驱动输出,高电平有效,也用作键扫描输入高电平有效,内置下拉。 |
12 | D/K14 | 段驱动输出/键扫描输入 | LED段驱动输出,高电平有效,也用作键扫描输入高电平有效,内置下拉。 |
13 | E/K15 | 段驱动输出/键扫描输入 | LED段驱动输出,高电平有效,也用作键扫描输入高电平有效,内置下拉。 |
14 | F/K16 | 段驱动输出/键扫描输入 | LED段驱动输出,高电平有效,也用作键扫描输入高电平有效,内置下拉。 |
15 | G/KI7 | 段驱动输出/键扫描输入 | LED段驱动输出,高电平有效,也用作键扫描输入高电平有效,内置下拉。 |
16 | DP/KP | 段/位输出 | LED段输出,也用作键盘标志输出。 |

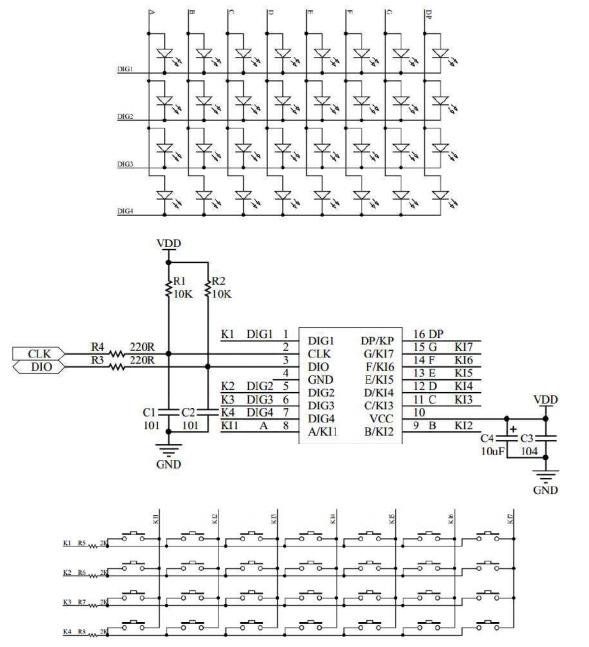

典型应用线路图
GN1650共阴4位数码管驱动芯片在不改版的情况下,可用完全兼容天微TM1650及中微AIP1650,更多GN1650共阴4位数码管驱动芯片电特性、功能介绍及详细手册请向摩登6电子申请。>>
