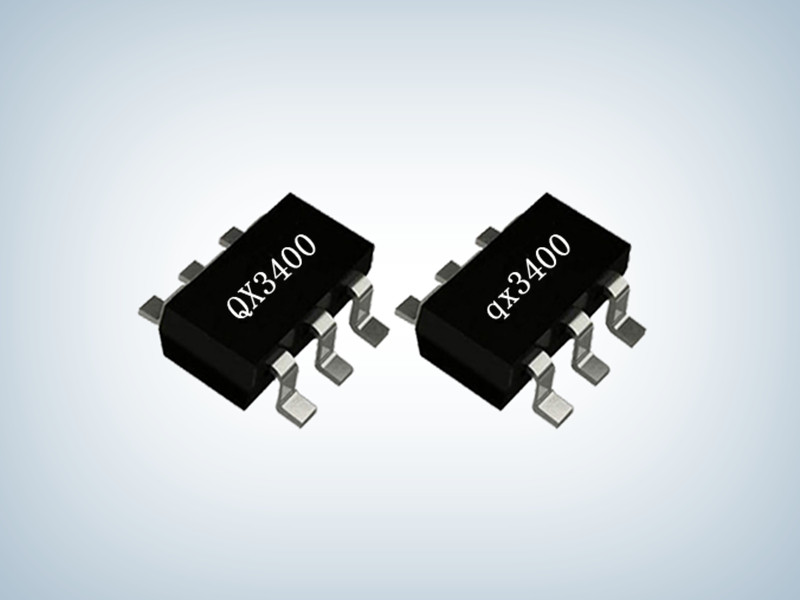

QX3400_同步升压DC\DC电源IC QX3400
所属分类：QX泉芯系列
品牌：QX/泉芯
型号：QX3400
封装：SOT-23-6
功率：小功率
电流：1A
型号：QX3400
封装：SOT-23-6
功率：小功率
电流：1A
订购热线：0755-23088888
QX3400产品描述：
QX3400是一款高效率的PWM同步升压DC/DC转换器，提供高效的电源系统解决方案。该器件的工作电压在0.9V到5.0V之间，使用1.4MHz固定的工作频率，这些特性大大减小了它外部连接的电感电容的体积和容量，降低了整 个电源系统的成本并减小了电路板的空间。
QX3400是一款高效率的PWM同步升压DC/DC转换器，提供高效的电源系统解决方案。该器件的工作电压在0.9V到5.0V之间，使用1.4MHz固定的工作频率，这些特性大大减小了它外部连接的电感电容的体积和容量，降低了整 个电源系统的成本并减小了电路板的空间。
QX3400提供2.5V到5.0V的输出电压，采用内部同步开关，无需肖特基二极管就能提供高效的转换效率。
QX3400在输入电压3.0V，输出电压3.3V时，用单个AA电源供电能够提供260mA以上的电流
QX3400整流器采用工业标准的SOT23-6封装（或采用更大体积的封装）
QX3400产品特点：
最高至96%的转换效率
低电压启动：0.9V
关断电流：1μA
输入电压：0.9V-5.0V
输出电压：2.5V-5.0V（使用肖特基二极管可高至5.2V）
低开关导通电阻RDS(ON)内部开关电阻：0.35
1.4MHz 固定开关频率
高开关导通电流: 1A
短路保护
小体积封装: SOT-23-6 (无铅封装)

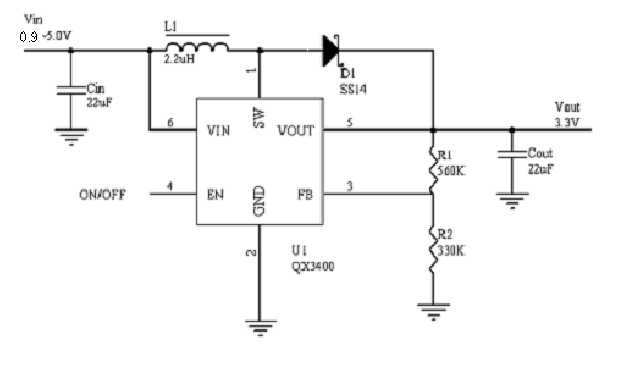

典型应用图
