ir2106驱动替代料高低侧栅极驱动芯片ID2206D

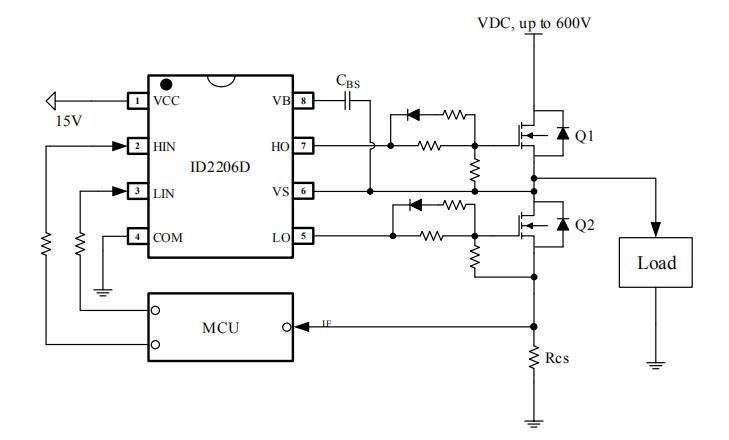

　　驱动芯片在驱动电路中是必不可少的关键器件，ID2206D高低侧栅极驱动芯片可用于驱动2个N沟道功率MOSFET或IGBT构成的半桥拓扑结构，良好的延时匹配功能可以轻松的适用于高频应用场合，典型应用于高压风机和泵、步进马达等，可兼容代换ir2106驱动。

　　

　　ir2106代换芯片ID2206驱动特性　　

　　■ 内置自举二极管　　

　　■ 高侧浮动偏移电压600V　　

　　■ 输入信号兼容3.3V 和5V逻辑电平　　

　　■ 输出拉灌电流能力210mA / 360mA　　

　　■ dV/dt 抗干扰能力±50V/nsec　　

　　■ 芯片工作电压范围 10V ~20V　　

　　■ 高低侧均具有欠压保护功能　　

　　■ 高低侧通道均延时匹配　　

　　■ 死区时间典型值为150 ns


　　

　　D2206D高端的工作电压可达 600V， 低端Vcc 的电源电压范围宽 10V～20V，输入信号兼容3.3 V 和5 V逻辑电平，该芯片具有闭锁功能防止输出功率管同时导通， 输入通道 HIN 和 LIN 内建了一个200K 下拉电阻，在输入悬空时使上、下功率 MOS 管处于关闭状态，输出电流能力IO+/210/360 mA。

　　

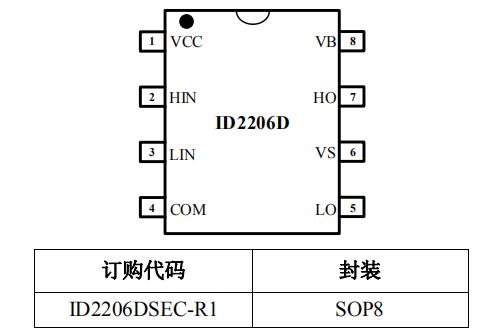

　　ID2206D是基于P衬底、P外延的高压、高速功率MOSFET和IGBT驱动芯片和IR2106芯片都是采用SOP-8封装，功能和性能基本一致，ID2206D高低侧栅极驱动芯片可兼容代换ir2106驱动的，被广泛应用于高压风机、风筒、家电产品等领域。
