18W PD快充电源芯片：集成度高并支持多种协议

　　对于手机充电而言，18W是一个绝佳的充电功率，因为它在兼顾快速充电的同时，带来了小体积的优势，随着“下一代iPhone将标配18W USB PD充电器”消息的扩散，加速了USB PD快充芯片的普及，摩登6电子代理的芯朋微随之推出基于PN8161+PN8307H的18W PD快充电源应用方案。

　　

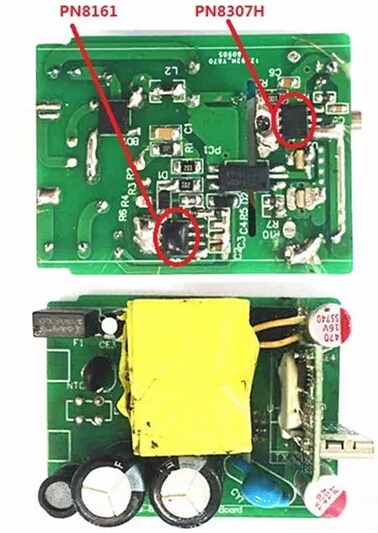

　　一、芯朋18W USB PD充电器DEMO实物图

　　

　　芯朋微18W USB PD充电器DEMO板上面，除了变压器和必要的电阻电容之外，外加丝印“PN8161+PN8307H”的SOP-8集成芯片，芯片均采用内置MOS的设计，集成度非常高，节省至少10颗以上外围，只需极少的外围元器件即可实现完整的功能。

　　

　　二、下面让我们一起看下18W PD快充电源芯片测试数据

　　

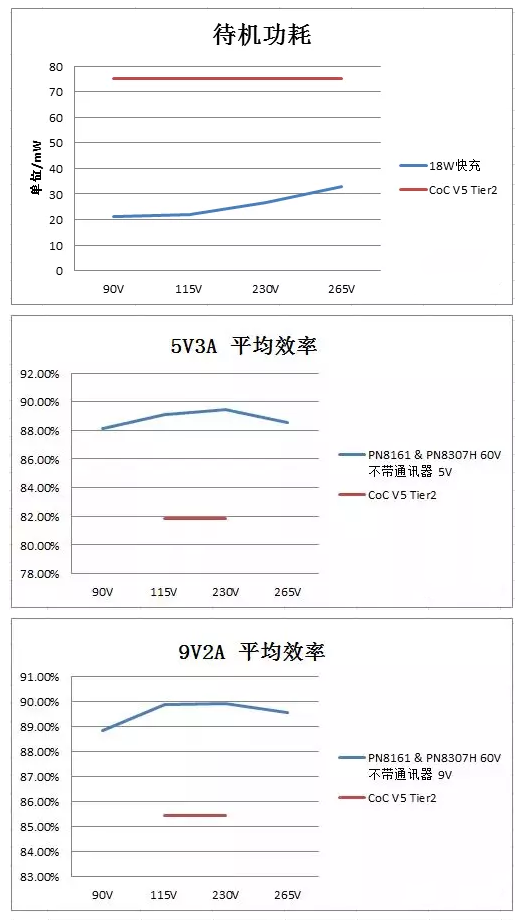

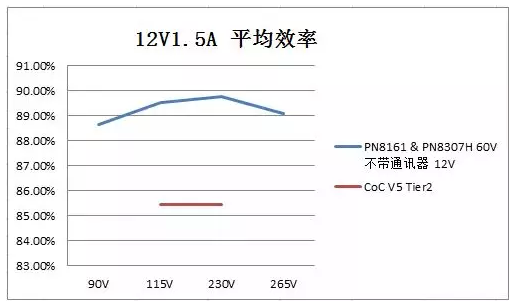

　　1.能效测试

　　

　　测试条件：测试点为PCB端

　　

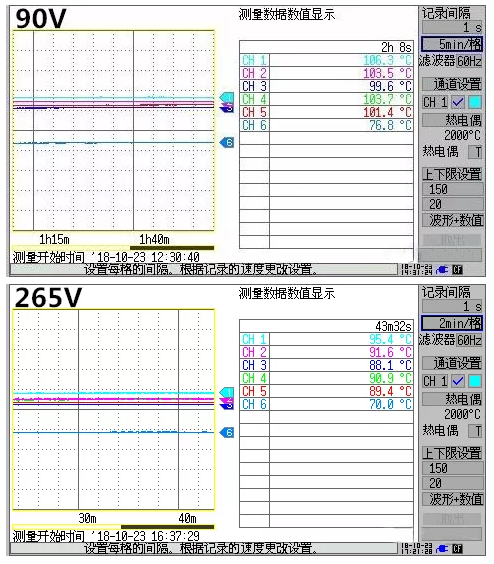

　　2.温升测试

　　

　　测试条件：45℃环温,无风，带壳,空气自然对流,输出为5.9V3A

　　

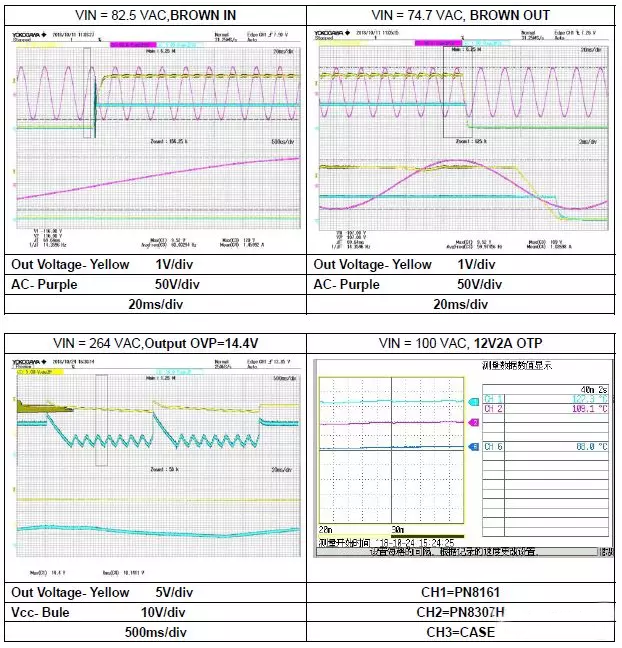

　　3.保护功能

　　

　　每一款支持USB PD快充新机的发布，都会一次次地刺激着整个配件市场，随着iPhone新机的上市，18W USB PD充电器的需求量将会剧增，而目前抑制USB PD普及的主要瓶颈就是价格，芯朋微推出的这套方案采用SSR架构，满足PD3.0/QuickCharge 4+，可以帮助下游厂商减少BOM成本，提高产品的竞争优势，并拥有市电Brown in/out、输出过压保护、精准过温保护、逐周期过流保护、次级整流管短路保护等，很好的迎合了市场的需求，性价比也极高，需要更多详细资料可向我司申请。。。。。
