IR2104半桥驱动替代芯片ID7U603,ir2104芯片驱动原理!
字号:T|T
电机驱动主要采用N沟道MOSFET构建H桥驱动电路,H 桥是一个典型的直流电机控制电路,由于它的电路外形酷似字母 H,故得名与“H桥”,4个开关组成H的4条垂直腿,而电机就是H中的横杠。要使电机运转,必须使对角线上的一对开关导通,经过不同的电流方向来控制电机正反转,ir2104半桥驱动是一块驱动芯片只能用于控制H桥一侧的2个MOS管,因此采用半桥驱动芯片时,需要两块该芯片才能控制一个完整的H桥。
![IR2104半桥驱动替代芯片ID7U603](/uploads/allimg/221206/1-221206093A5U6.jpg)
ir2104驱动原理,IR2104半桥驱动可以驱动高端和低端两个 N 沟道MOSFET,能提供较大的栅极驱动电流,具有硬件死区、硬件防同臂导通等功能。使用两片IR2104型半桥驱动芯片能够组成完好的直流电机H桥式驱动电路。

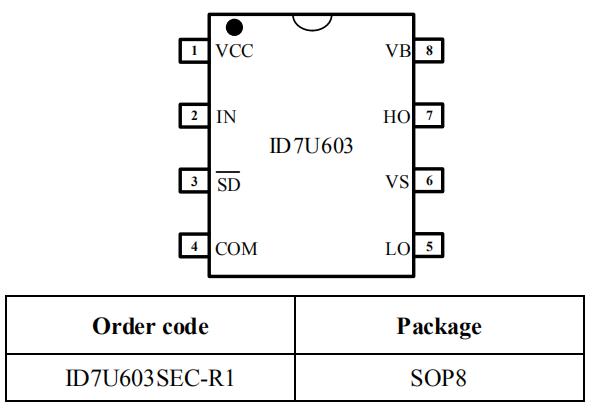

IR2104半桥驱动替代芯片ID7U603
■ 高压范围达60V
■ 高侧击穿电压大于80V
■ Vcc电压范围为7V-15V
■ 5V LDO输出
■ 欠压保护功能(UVLO)
■ 内置180ns死区时间来防止共态导通
■ 内置自举二极管
■ 输出拉灌电流能力1A/1A
![ir2104替代芯片ID7U603驱动原理](/uploads/allimg/221206/1-221206093G6253.jpg)

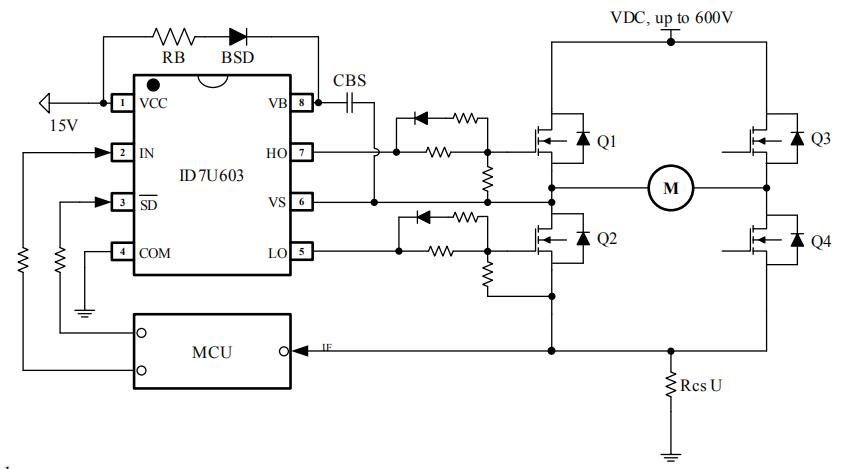

IR2104半桥驱动替代芯片,可用于驱动2个N型功率MOSFET或IGBT构成的半桥拓扑结构。浮动工作电压可达600V,10-20V 宽范围工作电压范围,兼容3.3V/5V的输入逻辑电平,拉灌电流典型值210mA/360mA,具有防直通保护及VCC和VBS具有欠压保护功能,与IR2104引脚和功能类似,可兼容代换IR2104,典型应用于高压风机和泵、步进马达等领域。
