PN7103/IR2103芯片替代料ID5S606B国产栅极驱动

　　PN7103/IR2103芯片替代料ID5S606B栅极驱动芯片是控制器和功率器件之间的桥梁，集成各种复杂的功能，以便对功率器件提供更好的保护、监测以及开关行为的本地控制，典型应用于高压风机和泵和步进马达领域，以进一步提高器件的性能。


　　

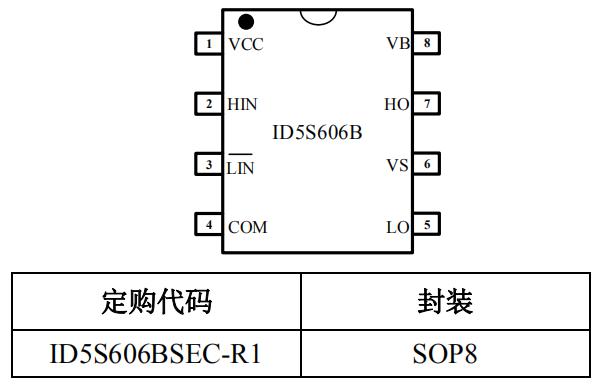

　　IR2103芯片替代料ID5S606B特点　　

　　■ 输入功率电压高达600V　　

　　■ 10-20V 宽范围工作电压范围　　

　　■ 输入兼容3.3V, 5V逻辑工作电平　　

　　■ 防直通保护　　

　　■ 欠压保护

　　

　　600V半桥驱动芯片系列电学参数

Part NO.	VIN	VCC	INPUT	BSD	DT	IO+/IO-	Remark
ID5S605	600 V	10-20 V	HIN/LIN	NO	NA	300/600 mA	Pin 1 is VCC
ID5S606B	600 V	10-20 V	HIN/LIN	NO	500 ns	300/600 mA	Pin 1 is VCC
ID5S609	600 V	10-20 V	HIN/LIN	NO	250 ns	400/800 mA	Pin 1 is VCC
ID5S609F1	600 V	10-20 V	HIN/LIN	NO	250 ns	400/800 mA	Pin1 is LIN
ID7U603	600 V	10-20 V	IN/SD	NO	520 ns	210/360 mA	Pin 1 is VCC
ID2103	600 V	10-20 V	HIN/LIN	NO	500 ns	210/360 mA	Pin 1 is VCC

　　

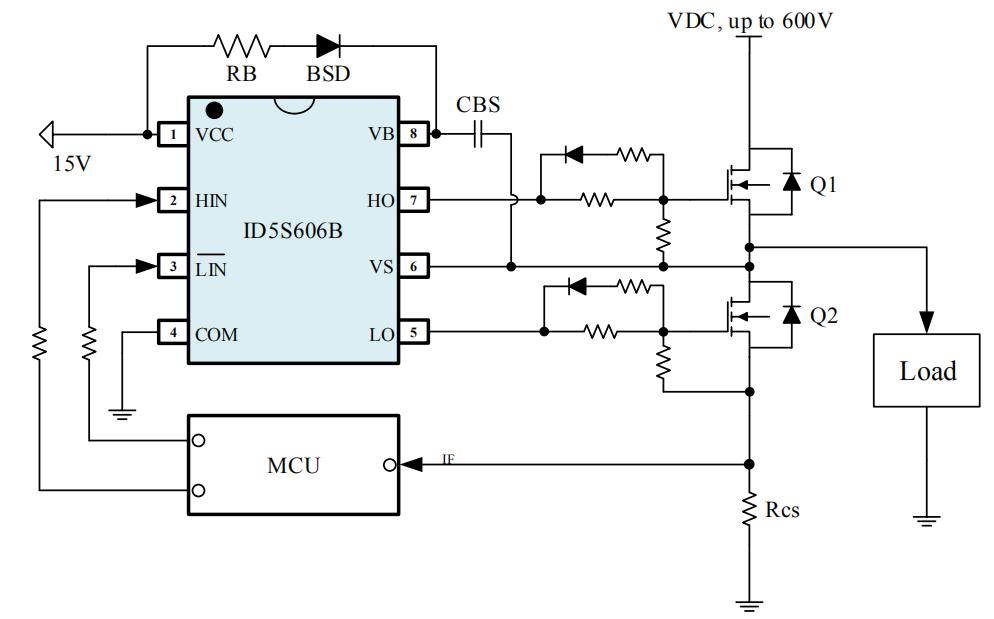

　　IR2103替代料ID5S606B是一款高低侧栅极驱动芯片，内部集成了互相独立的控制驱动输出电路，可直接驱动两个中功率半导体器件如MOSFET或IGBT，动态响应快，驱动能力强，工作频率高，且具有多种保护功能。


　　

　　具有防直通保护、欠压保护等全面的保护功能，交流电机结构简单、运行可靠、功率密度高，低转速，大转矩等优点，功能和引脚与ir2103芯片基本一致，可兼容替代ir2103，广泛应用于中小型功率电机驱动、功率MOSFET 或IGBT 驱动、半桥功率逆变器、全桥功率逆变器、任意互补驱动转换器等领域。
