高性能20W USB PD快充充电器方案
字号:T|T

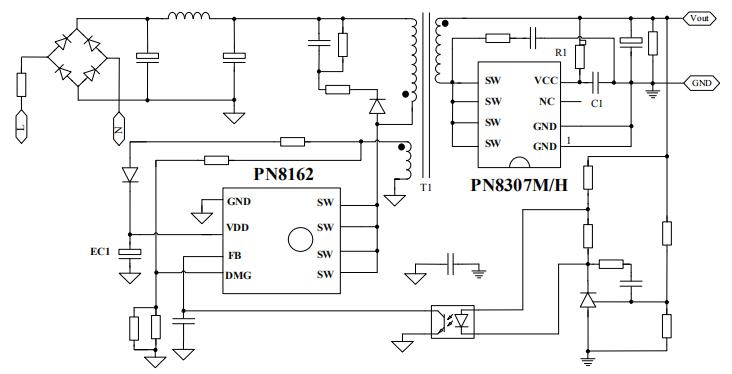

苹果PD快充规格“升级”到了20W,后续将逐步取代原来的18W USB PD快充充电器,原装不附送,这无疑将引爆第三方配件市场,近日摩登6电子推出了一款基于PN8162+PN8307H的20W USB PD快充充电器方案,同时还提供原理图,电源输入输出规格,BOM 表和变压器参数以及安规和 EMI 测试数据等资料服务,大大简化了快充电源厂商的新品开发流程,帮助电源厂商加速新品上市周期,抢占市场先机。
20W USB PD快充充电器方案初级PWM主控芯片PN8162是一款内置MOS外围简单高效的AC-DC芯片,通过QR-PWM、QR-PFM、Burst-mode的三种模式改善EMI的频率调制技术,实现了50mW以内的超低待机功耗,全电压范围下的最佳效率,拥有优异全面的保护功能。

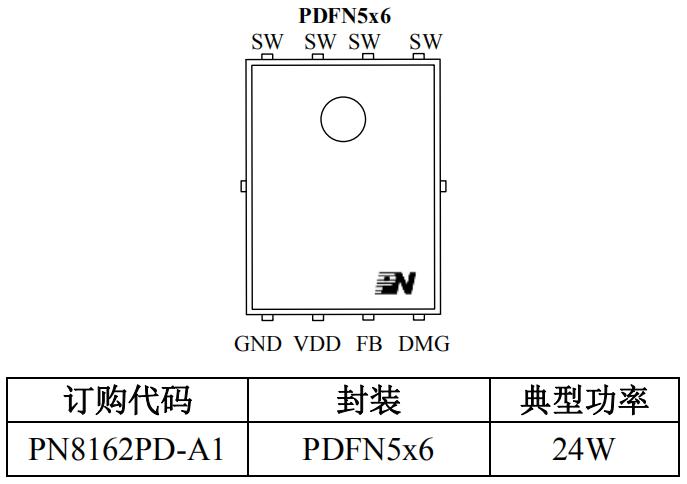

PN8162 主控芯片内置输入欠压保护,通过 DMG 监控市电,防止市低压工作导致电源异常,采用 PDFN 专用功率封装,相比传统 SOP8,封装热阻从 80℃/W 降低至 15℃/W,显著提高充电器功率密度;单边 drain 脚位,高低压引脚爬电距离大于 1.2mm,安全可靠;工作强制 DCM 模式,从而保证最糟工况下 SR 尖峰电压可控制在 51V 以内,60V 耐压的 PN8307即可保证电压 de-rating 裕量充足,进而降低整体方案成本。

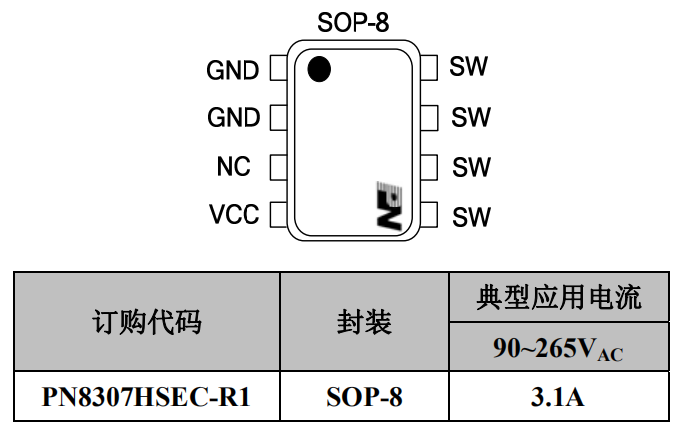

次级同步整流芯片PN8307H是一款内置降极低的功率MOSFET外围简单高效的SR同步整流芯片,最大限度的缩减了PCB板的占用面积,支持两种模式工作DCM/QR,拥有自适应次级电流检测电路,集成了极为全面的辅助功能,包含输出欠压保护、防误开启、最小导通时间等功能。
协议芯片HUSB339BA功率输出20W,支持PD3.0 5V3A,9V2.22A和12V1.67A输出,支持QC2.0/3.0,AFC,FCP,BC1.2 DCP和5V2.4A充电协议。

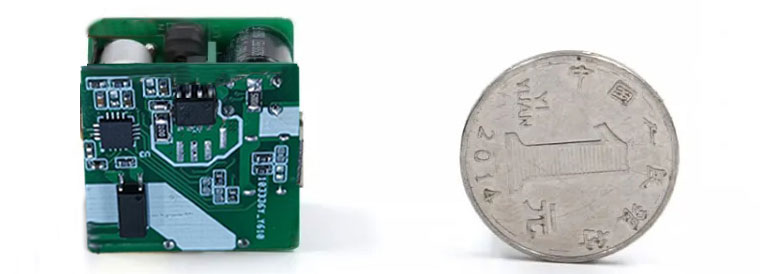

20W USB PD快充充电器方案原边主控 PN8162 和次边同步 PN8307H均实现功率集成,得益于智能 MOS 技术,节省启动电阻、CS侦测电阻等多颗外围,PCBA 尺寸为28mm*28mm*24mm,PN8162 9-38V VDD 供电、PN8307 3-24V VCC 供电,在 3-12V 输出电压范围内无需外部 LDO,精简外围。
20W USB PD快充充电器方案支持12V1.67A;9V2.22A;5V3A三档输出,最大功率为20W,除了USB PD3.0快充协议外,还可兼容 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A等协议。
