低功耗芯片广泛应用充电器、适配器领域！

　　一直以来性能与功耗就是一对矛盾体的存在，电源设计师为了设计出高性能、低功耗的电源产品，尝试了各种方法，而PN8370这款高能效低功耗芯片以体积小、重量轻、效率高等特点在充电器、适配器领域备受广大电源工程师的青睐。

　　

　　PN8370是一款低成本高性能的低功耗芯片，外围元件少，可省略光耦和TL431，节约成本，内置650V高雪崩能力智能功率MOSFET，可轻松实现50mW待机功耗，主要应用在5V/2A、5V/2.4A、12V/1A充电适配器电源产品中，满足六级能效标准。

　　

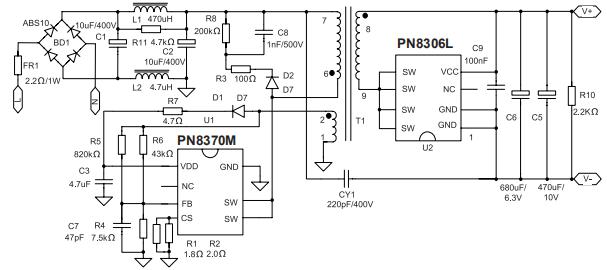

　　六级能效10W充电器应用方案（PN8370M SOP7）　　

　　※ 输出规格5V/2A　　

　　※ 内置高压启动+多工作模式+专利谷底开通技术，满足六级能效标准　　

　　※ PN8370M专利跳谷底开通算法+PN8306L独特防振铃算法实现零直通炸机风险　　

　　※ 方案精简：PSR无需两颗启动电阻，SR实现零外围工作


　　

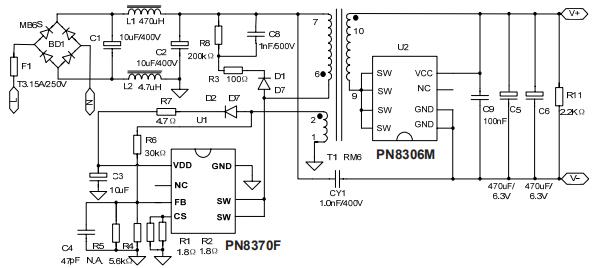

　　六级能效12W充电器应用方案（PN8370F SOP7）　　

　　※ 输出规格5V/2.4A　　

　　※ 内置高压启动+多工作模式+专利谷底开通技术，满足六级能效标准　　

　　※ PN8370F专利跳谷底开通算法+PN8306M独特防振铃算法实现零直通炸机风险　　

　　※ 方案精简：PSR无需两颗启动电阻，SR实现零外围工作


　　

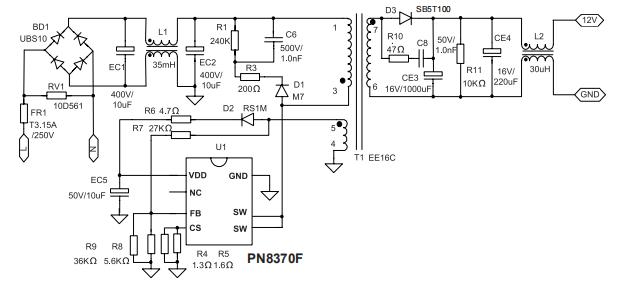

　　六级能效12W适配器应用方案（PN8370F SOP7）　　

　　※ 输出规格12V/1A　　

　　※ 内置高压启动+多工作模式+专利谷底开通技术，满足六级能效标准　　

　　※ 高功率密度，SOP7实现12W电源应用　　

　　※ 方案精简：无需启动线路，去Y电容


　　

　　低功耗芯片是减少电源功耗提高转换效率的至关因素，PN8370低功耗芯片有效解决了能源的浪费，提高了系统性能的高转换效率，如需PN8370低功耗芯片的原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等详细资料或其他手册，请联系摩登6电子申请。>>>
