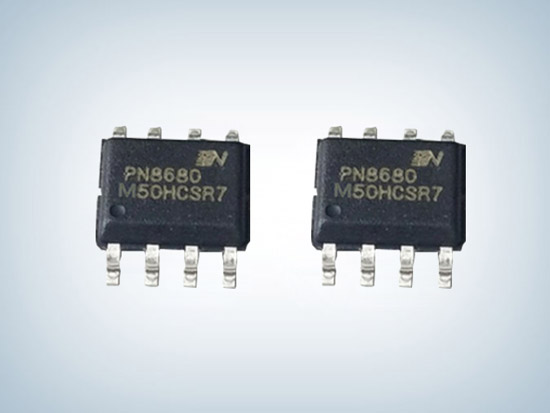

高效率低功耗电源芯片PN8680M

　　近年来，手机、数码相机等便携式电子产品的迅速普及刺激了电源需求量的快速增长，为了发挥电子系统的最佳性能，达到绿色环保的要求，减小电源管理芯片的功耗，提高电能转换效率，摩登6电子新推出离线式高效率低功耗电源芯片PN8680M以体积小、重量轻、效率高等特点被广泛应用开关电源适配器、电池充电器、机顶盒电源等电子设备。


　　

　　PN8680M低功耗电源芯片内置集成超低待机功耗原边控制器及650V高雪崩能力智能功率MOSFET，可省略系统的光耦和TL431。

　　

　　PN8680M高效率电源芯片采用高压启动技术，芯片启动前2.0mA电流源为内部偏置电路供电并给外部VDD电容充电，快速启动，可实现芯片空载损耗（230VAC）小于50mW。

　　

　　PN8680M原边反馈低功耗电源芯片在恒压模式，采用多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率。

　　

　　PN8680M低功耗电源芯片采样FB引脚的信号（由辅助绕组信号通过电阻分压），辅助绕组信号脉宽决定振荡频率，在恒流模式，输出电流和功率可通过CS脚的电阻进行调节，这样可获得恒定的输出电流。

　　

　　同时PN8680M高效率电源芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

　　

　　减小功耗和提高电能转换效率是电源管理系统的一个发展方向，PN8680M高效率低功耗电源芯片有效解决了能源的浪费，提高了系统性能的高转换效率，如果需要PN8680M高效率低功耗电源芯片的详细手册或其他资料，请联系我们在线客服申请。>>>
