同步整流如何分类及选型？

　　随着六级能效的实施及快速充电技术的普及，同步整流在反激变换器中得到了电源工程师们的广泛应用，同步整流（SR）是采用通态电阻极低的功率MOSFET取代整流二极管以降低损耗的一项新技术。它能显著提升转换效率，并可利用其二次侧的优势改善电源指标，符合开关电源小型化、高能效、智能化的发展趋势。

　　

　　从拓扑架构角度，同步整流可分为High side和Low side两大类，High side由于SR驱动电流大，SR参考地与输出地分开，EMC较好；具有高压自供电影响轻载转换效率；难以监控输出电压等特点，Low side： SR参考GND与输出共地，EMC稍差；输出电压直接供电，转换效率高；监控输出电压，易改善电源指标等特点。

　　

　　从控制策略角度，同步整流可分为DCM模式和CCM模式，而CCM模式又以预测关断和快速关断为主导。

　　

　　DCM模式算法简单可靠，外围精简，缺点：控制算法与MOSFET通态电阻相关；SR须与原边芯片配合，仅能工作在不连续导电模式。

　　

　　CCM模式--预测关断控制算法与MOSFET通态电阻无关，应用灵活；SR深度导通，转换效率高，缺点：需采用电阻及积分电容提取相关信息，外围复杂、误差大；伏秒不平衡工况下(模式切换)有技术风险。

　　

　　CCM模式--快速关断算法简单可靠，外围精简，缺点：控制算法与MOSFET通态电阻相关；SR在t1~t2区间非深度导通，转换效率有所降低。

　　

　　DCM同步整流控制算法的五大难题：　　

　　1、由于振铃可能会产生负电压，如何避免振铃误开通造成直通炸机？　　

　　2、关断阀值是固定不变的吗？如何自适应负载量和Rds(on)的温度特性？　　

　　3、SR如何做好配角，避免损坏?　　

　　4、SR关断点会引起反射电压突变，如何避免影响PSR采样？　　

　　5、由于二极管整流与SR整流的温度特性完全相反，如何改善电压调整率？

　　

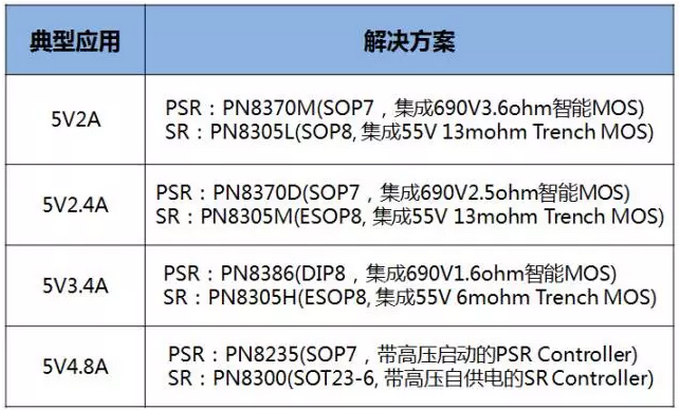

　　摩登6电子代理的芯朋微电源ic PN8305系列同步整流密切配合第三代PSR产品，提供5V2A-5V4.8A解决方案，有效解决同步整流五大技术难点:PN8305系列以面积法为基础，附加三个开通条件，有效区分振铃，零直通炸机风险；PN8305系列正温度补偿关断阀值，提高转换效率及可靠性；PN8305系列以创新双供电技术确保SR当好配角，无须外并二极管；PN8305系列RT电阻可调+第三代PSR采样优化，避免SR与PSR采样冲突；第三代PSR针对SR正温度系数特性优化，改善输出电压调整率。
