PN8162+PN8307H应用在公牛20W 2A1C快充飞碟插座

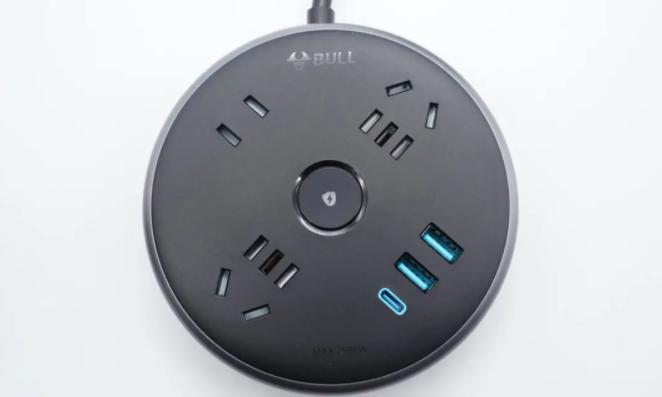

　　公牛20W 2A1C快充飞碟插座，因采用扁平圆盘造型设计，而被命名为飞碟插座，2a1c快充插座面板主控芯片采用芯朋微PN8162，次级同步整流芯片采用PN8307H，搭配天德钰FP6601AA和JD6606S两款快充协议芯片，每个接口都支持快充，满足苹果iPhone 12/13系列手机20W PD快充！


　　

　　20W 2A1C快充飞碟插座技术参数：　　

　　额定电压：250V~　　

　　最大电流：10A　　

　　最大功率：2500W　　

　　USB输入：100-240V~50/60HZ 0.5A　　

　　USB-C输出：5V3A、9V2.22A、12V1.66A　　

　　USB-A单口输出：5V3A、9V2A、12V1.5A　　

　　多口输出：5V3A

　　

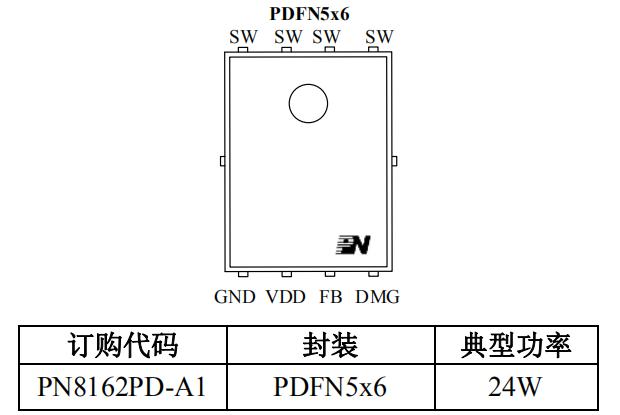

　　公牛快充2a1c主控芯片采用芯朋微PN8162，其内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，采用PDFN5*6专用封装，降低芯片热阻，QR控制技术，降低芯片开关功耗，自适应QR开关技术，简化EMC设计，解决小体积充电器EMC问题，并减小输出电容容量，集成输入市电欠压及输出过压保护，无需外部辅助电路。

　　

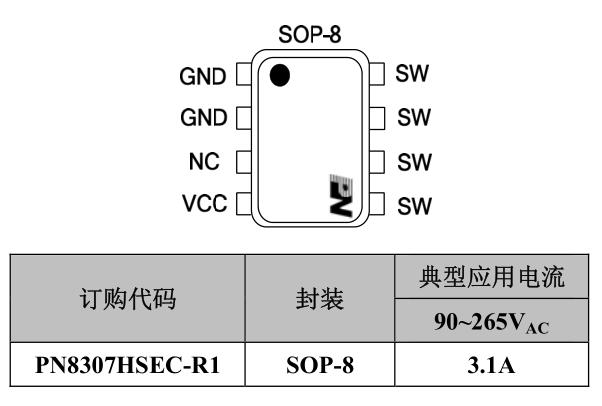

　　2a1c快充插座面板次级同步整流芯片采用PN8307H，内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器，集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，外围元件精简。

　　

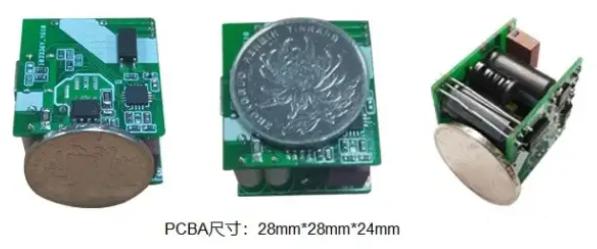

　　PN8162+PN8307H 20W PD极简快充方案DEMO 实物图

　　

　　PN8162+PN8307H 20W PD方案亮点：　　

　　方案精简，利于充电器小型化设计：原边主控和次边同步整流均实现功率集成，并可节省启动电阻、CS侦测电阻等多颗外围。　　

　　方案温升低，可满足安规要求：PN8162采用QR控制技术，降低芯片开通损耗；PDFN功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热。　　

　　智能控制技术，显著降低方案成本：PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压保护，无需外部辅助电路。


　　

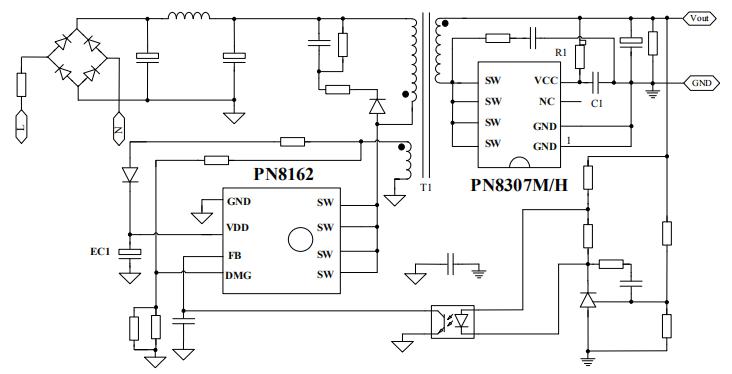

　　芯朋微PN8162+PN8307H 20W PD极简快充方案，简化电路降低成本！因集成度高、性能卓越、方案成本优势明显被众多电商品牌等争相采用，更多基于PN8162的20W PD套片解决方案，包含线路图、BOM、变压器设计资料、Demo测试数据、芯片应用要点，请向芯朋微代理商摩登6电子申请。>>
