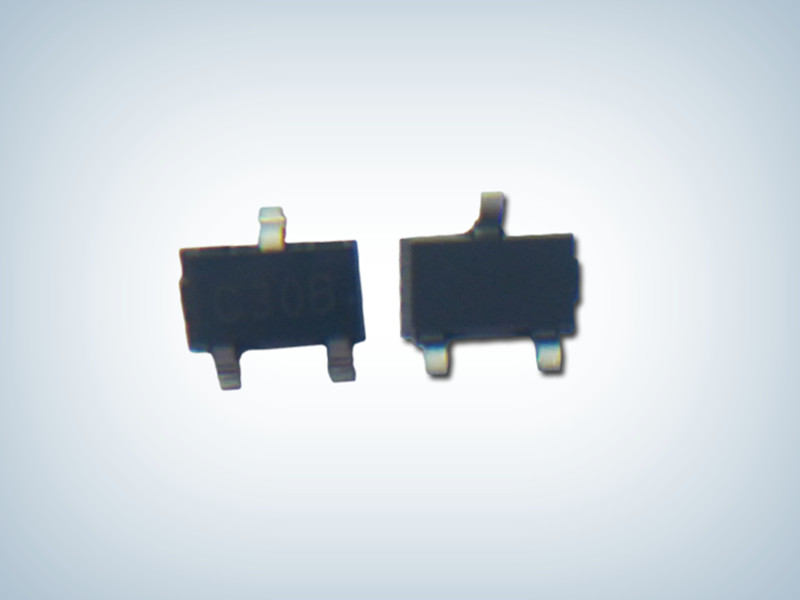

QX2304_电源IC QX2304
所属分类：QX泉芯系列
品牌：泉芯
型号：QX2304
封装：SOT23-3 SOT23-5 SOT89-3 TO-92
功率：2W
电流：300mA
型号：QX2304
封装：SOT23-3 SOT23-5 SOT89-3 TO-92
功率：2W
电流：300mA
订购热线：0755-23088888
QX2304 产品描述：
QX2304是一款高效率、低功耗、低 纹波、高工作频率的PFM同步升压DC-DC变换器。 QX2304仅需要三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压。 QX2304的输出电压，可通过内部调节进行选择（步进0.1V），方便客户应用于不同的输出负载情况。QX2304系统输出电压具有低纹波，低噪声的特点。
QX2304内置的同步开关管可极大降低开关管上的损耗，使效率最高可达95%。QX2304工作于PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期。同时，芯片低的静态电流可进一步降低系统损耗。
QX2304是一款高效率、低功耗、低 纹波、高工作频率的PFM同步升压DC-DC变换器。 QX2304仅需要三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压。 QX2304的输出电压，可通过内部调节进行选择（步进0.1V），方便客户应用于不同的输出负载情况。QX2304系统输出电压具有低纹波，低噪声的特点。
QX2304内置的同步开关管可极大降低开关管上的损耗，使效率最高可达95%。QX2304工作于PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期。同时，芯片低的静态电流可进一步降低系统损耗。
QX2304产品特点：
最高效率：95%
最高效率：95%
最高工作频率：300 KHz
低静态电流：15uA
可选输出电压：2.5V～3.6V
输出精度：±2.5%
宽输入电压范围：0.9V～3.6V
低纹波，低噪声

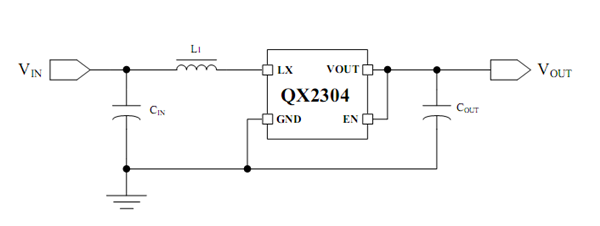

典型应用图
典型应用图
