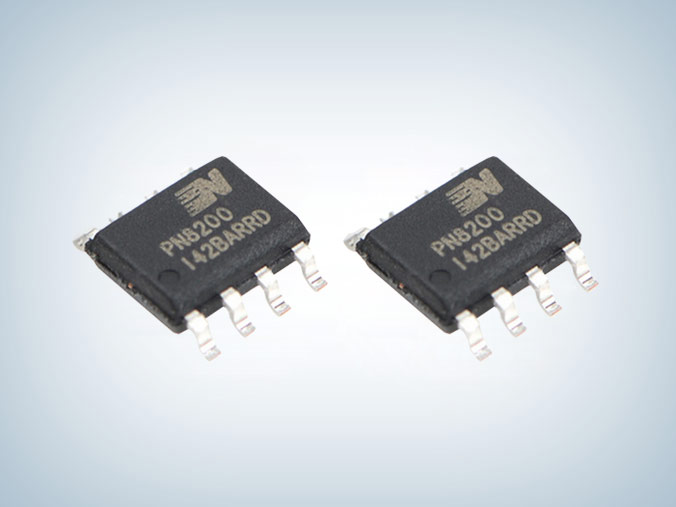

PN8200是一款具有两个端子的X电容放电专用芯片,其待机损耗低同时能够满足电源系统的安规标准。PN8200内置了两个高压VDMOS开关,可有效的保护芯片避免雷击或浪涌的应力。芯片通过两个放电电阻接入到开关电源的交流输入端,当AC电压接入时,会有极低的电流流进芯片,芯片的待机损耗功率在5mW以内,当AC电压断电后,可通过放电电阻对X电容放电。放电电阻和X电容可灵活选择以优化系统的EMI性能。
PN8200 X电容放电芯片特征
■ 内置1000V高雪崩能力的VDMOS
■ 无外部GND引脚,抗干扰能力强
■ AC电压接入后阻止X电容放电
■ AC电压断电后通过放电电阻对X电容放电
■ X电容容值灵活调节,优化EMI设计
■ 芯片自偏置,无需外部偏置
■ 两端子结构,满足安规标准
■ 内部限制最大放电电流
■ 通过IEC 62368-1:2014认证

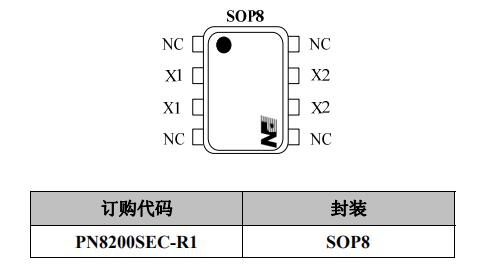

封装及管脚定义
管脚名 | 管脚标号 | 管脚功能描述 |
NC | 1、4、5、8 | 浮空引脚 |
X1 | 2、3 | AC输入引脚1 |
X2 | 6、7 | AC输入引脚2 |

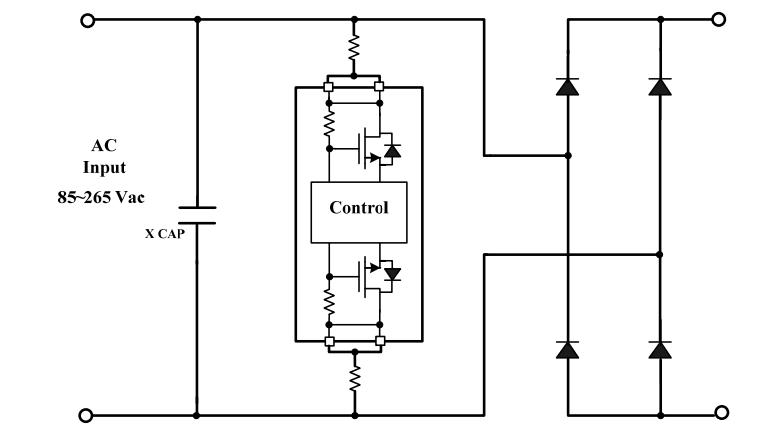

典型应用
应用领域
■ 要求极低空载损耗或极低待机损耗的转换器
■ 要求满足EuP Lot 6标准的电器
■ 白色家电
PN8200 是 X 电容放电专用芯片,具有两个端子,每个端子各内置了 1 个 1000V 的 VDMOS 开关。当AC 电压接入开关电源的输入端时,芯片内部的控制电路检测 AC 电压的过零状态,并输出控制信号阻止 X电容放电,当 AC 电压断电后,控制电路根据检测的 AC 电压状态并延迟一段时间后对外部的 X 电容放电,放电电流由外部的放电电阻决定,但是最大的放电电流由芯片内部控制电路限制。X 电容和放电电阻的大小可灵活调节,其时间常数通常设定在 1 秒以内,更多PN8200 X电容放电芯片产品手册及应用资料请向摩登6电子申请。>>
