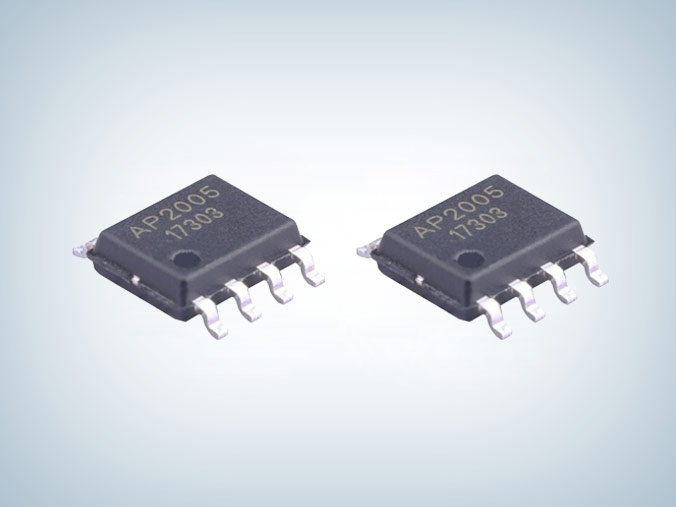

AP2005SPER 低噪声4.5A dc-dc升压转换器芯片
所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP2005SPER
封装:SOP8-PP
功率:12V
电流:4.5A
型号:AP2005SPER
封装:SOP8-PP
功率:12V
电流:4.5A
订购热线:0755-23088888
AP2005芯片是电流模式 DC-DC 升压转换器。它是内置 0.05Ω 功率 MOSFET 的 PWM 电路使转换器高效率。内部补偿电路也减少多达 6 个外部器件。误差放大器的同相输入端连接到一个精准的 0.6V基准电压。内部软启动功能,可降低浪涌电流。AP2005 适应于 SOP8-PP 封装,为应用领域节省PCB 空间。
AP2005芯片特性
■ 可调输出到9V
■ 内部固定PWM频率:1MHz
■ 反馈参考电压精度:0.6V (±2%)
■ 内部集成0.05Ω,4.5A,12V功率MOSFET
■ 关机电流:0.1μA
■ 过温保护
■ 过压保护
■ 可调过流保护:0.5A~ 4.5A
■ 封装SOP8-PP
封装引脚描述
![ap2005芯片封装引脚描述](/uploads/allimg/240706/1-240F6135J34b.jpg)
引脚序号 | 引脚名称 | 引脚功能 |
1 | PGND | 芯片地。 |
2 | OC | 可调电流限制(可悬空)。 |
3 | VCC | 芯片电源输入。 |
4 | EN | 使能控制(高有效)。 |
5 | GND | 芯片地。 |
6 | FB | 误差放大器反向输入。 |
7 | NC | 无连接。 |
8 | LX | 功率开关输出。 |

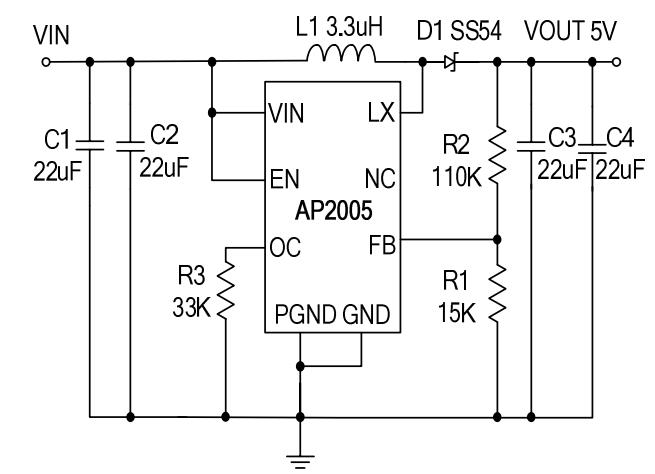

AP2005应用电路
![AP2005升压dc-dc转换器芯片应用电路](/uploads/allimg/240706/1-240F6135S4447.jpg)

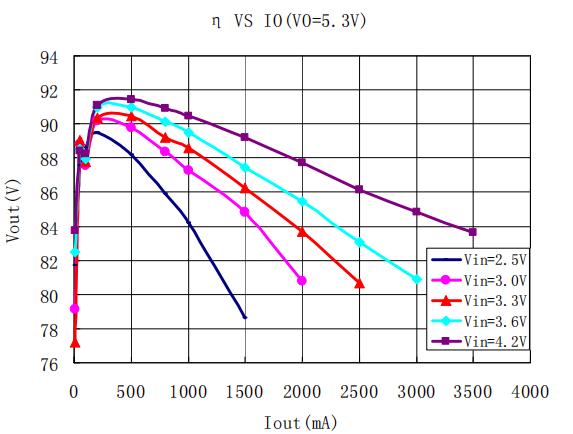

典型效率曲线
![AP2005SPER S0P8 -PP典型效率曲线](/uploads/allimg/240706/1-240F6135Z5343.jpg)
应用领域
■ 充电器
■ 液晶显示器
■ 数码相机
■ 手持设备
■ 便携产品
AP2005SPER dc-dc升压转换器芯片是一款低噪声4.5A升压电流模式PWM 转换器,开关频率为1MHz,内置的12V / 4.5A MOSFET提供高输出电压。控制回路结构是峰值电流模式控制;因此,电流信号加入斜坡补偿电路使电路在占空比大于50%时可以稳定工作,更多ap2005芯片参数及ap2005芯片规格书请向芯朋微代理摩登6电子申请。>>
