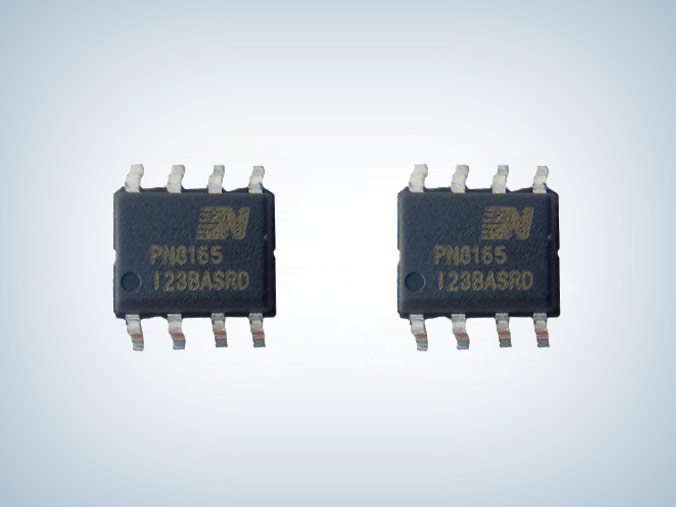

PN8165 30w快充芯片
所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8165PD-A1/PN8165SE-A1
封装:PDFN5×6/SOP8
功率:36W
电流:9-38V
型号:PN8165PD-A1/PN8165SE-A1
封装:PDFN5×6/SOP8
功率:36W
电流:9-38V
订购热线:0755-23088888
PN8165 30w快充芯片通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和Soft Driver技术充分保证良好的EMI表现。
PN8165提供了极为全面和性能优异的保护功能,包括输出过压保护、逐周期过流保护、过载保护、软启动、输入欠压保护功能等。内部集成了准谐振工作模式的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。
PN8165 30w快充芯片特性
■ 内置690V高雪崩能力的功率MOSFET
■ 准谐振工作
■ 最高开关频率125kHz
■ 外围精简,无需启动电阻及CS检测电阻
■ 高低压脚位两侧排列提高安全性
■ 内置高压启动,空载待机功耗<50mW@230VAC
■ 改善E的频率调制技术
■ 供电电压9-38V,适合宽输出电压应用
■ 优异全面的保护功能
■ 令过温保护
■ 输出过压保护
■ 输入欠压保护
■ 逐周期过流保护
■ 输出短路保护
■ 次级整流管短路保护
■ 过负载保护

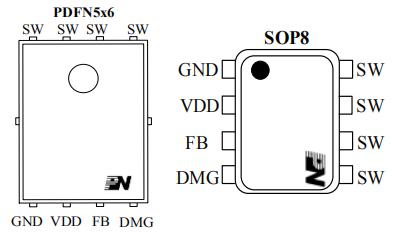

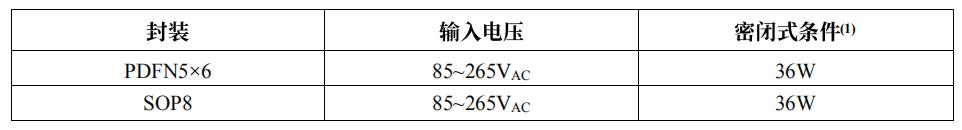

封装典型功率
![PN8165封装](/uploads/allimg/220513/1-220513094I4H7.jpg)
![PN8165典型功率](/uploads/allimg/220513/1-220513094S6134.jpg)

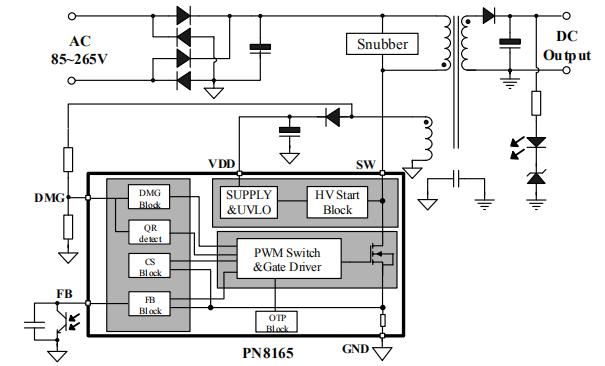

典型应用电路图
![PN8165 30w快充芯片典型应用电路图](/uploads/allimg/220513/1-220513094Z3363.jpg)
应用领域
■ 充电器
■ 适配器
■ 开放式开关电源
PN8165高性能准谐振交直流转换芯片是30w快充芯片,典型应用于30W PD套片方案,搭配次级主控PN8307H(A)及OT23-3 Boost芯片AP2080,轻松实现输出功率20W向30W的快速升级迭代。更多方案特点、应用原理图、变压器设计、测试数据及应用要点请向摩登6电子申请。>>
