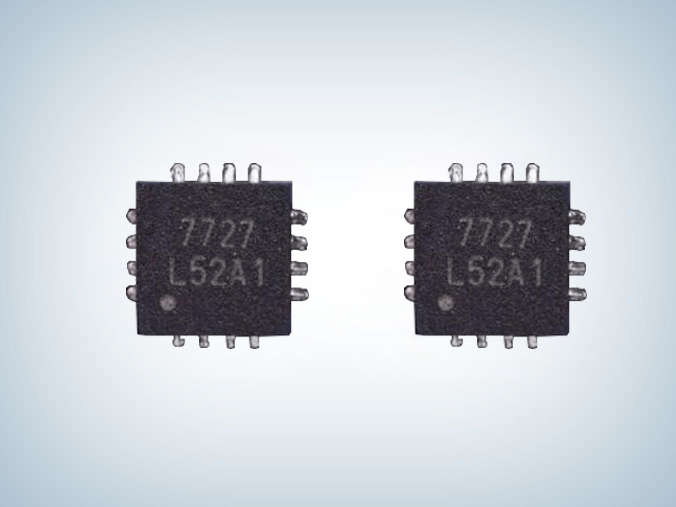

PN7727 20W无线充功率芯片

品牌：芯朋微
型号：PN7727SP-A1/PN7727QF-A1
封装：SOP8-PP/QFN2×2-16L
功率：20W
电流：3V 12V

订购热线：0755-23088888

产品详情应用领域

　　PN7727无线充功率芯片集成了驱动及四颗高效功率级场效应管，内置自举高压PMOS和5V/50 mA LDO，具备自适应死区功能，是一款用于无线充电的智能功率芯片。　　

　　该芯片集成了欠压保护、过温保护等功能。芯片的两个输入管脚PWM1和PWM2兼容5V和3.3V信号控制，具有良好的抗干扰性。　　

　　芯片采用SOP8-PP、QFN2×2-16L封装，底部通过散热片来提升散热性能，额定工作温度范围为40C至125C。

　　PN7727芯片特征　　

　　■ 宽电源电压范围：3V-12V　　

　　■ 输出功率20W　　

　　■ 高达500kHz工作频率　　

　　■ 内置自举高压PMOS管　　

　　■ 集成5V LDO(50mA)用于MCU供电　　

　　■ 输入管脚兼容5V和3.3V控制信号　　

　　■ 工作温度：-40125℃　　

　　■ 全面保护功能：电源欠压保护、内置过温保护　　

　　■ SOP8-PP、QFN2×2-16L封装

　　封装/订购信息

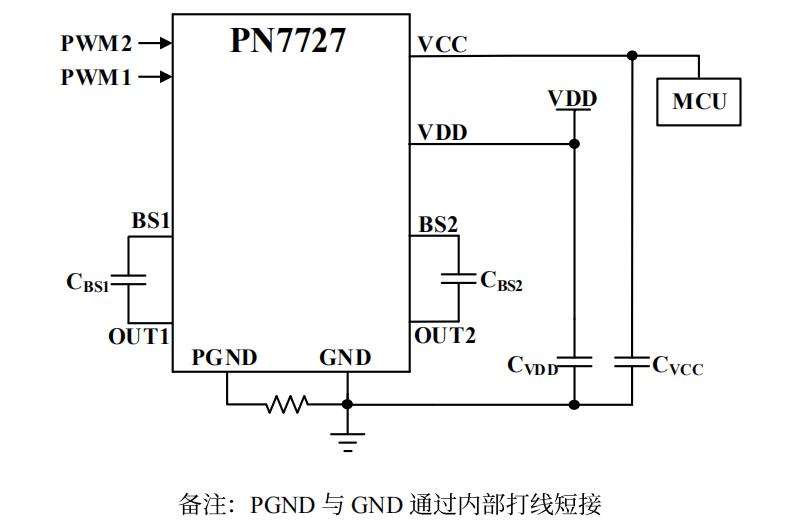

　　典型电路图

　　应用领域　　

　　■ 无线充电功率发生器　　

　　■ 直流电机驱动

　　PN7727无线充功率芯片输出功率20W，集成驱动及四个开关管，内置两个自举高压PMOS，是一种无压降损耗的自举结构。5VLDO功能，输出管脚为VCC，以实现对MCU供电及过充保护，精简外围，更多PN7727 20W无线充功率芯片产品手册及应用资料请向芯朋微代理摩登6电子申请。>>
