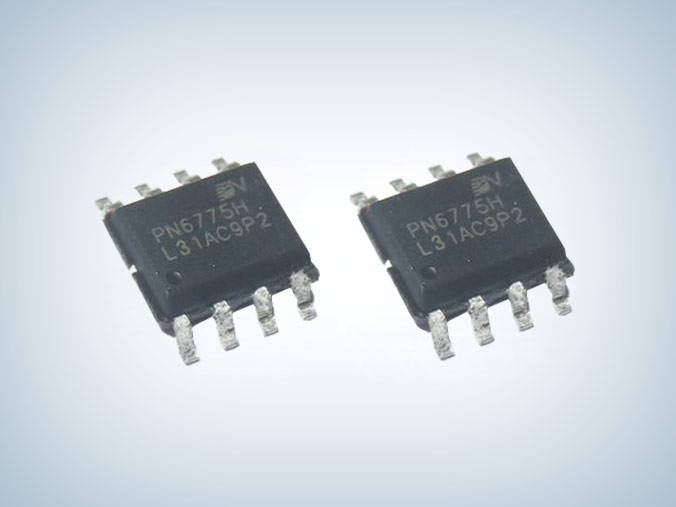

PN6775集成超低待机功耗原边控制器及高雪崩能力智能功率MOSFET,内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW,PN6775超低功耗芯片为原边反馈工作模式,可省略光耦和TL431。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等,用于高性能、外围元器件精简的充电器、适配器和内置电源。
PN6775在恒压模式,采用多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能,能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。
PN6775芯片特征
■ 内置650V高雪崩能力智能功率MOSFET
■ 内置高压启动电路,小于50mW空载损耗(230VAC)
■ 采用多模式技术提高效率,满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能:过温保护 (OTP)、VDD欠压&过压保护 (UVLO&OVP) 、逐周期过流保护 (OCP)、CS开/短路保护 (CS O/SP)、开环保护 (OLP)。

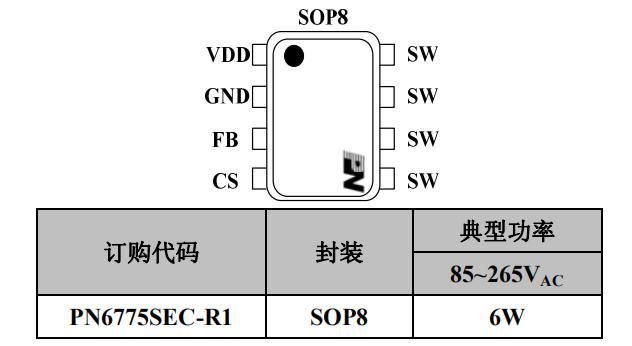

封装/订购信息

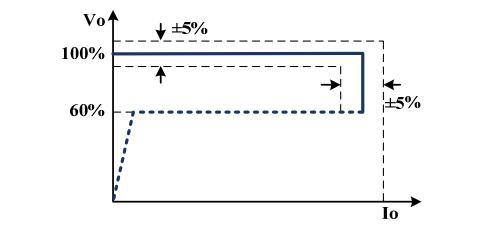

输出特性

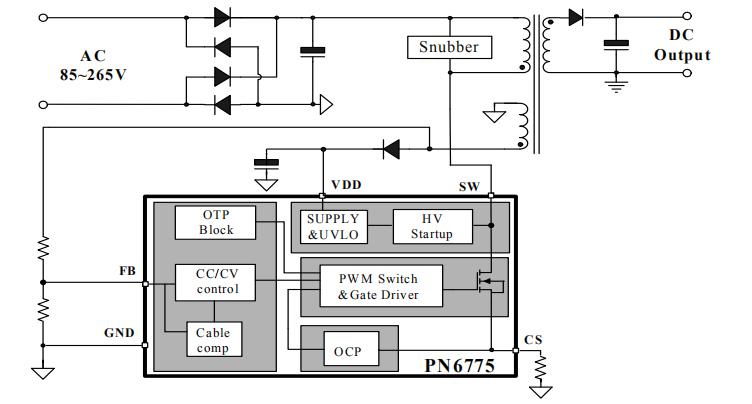

典型应用电路图
应用领域
■ 开关电源适配器
■ 电池充电器
■ 机顶盒电源
PN6775超低功耗芯片采用SOP8封装,是超低待机功耗原边反馈交直流转换器,全电压下典型应用功率6W,系统可省略的光耦和TL431,可以实现高精度的恒压、恒流输出,以满足大部分充电器和适配器需求,更多PN6775超低功耗芯片产品手册及应用资料请向芯朋微一级代理摩登6电子申请。>>
