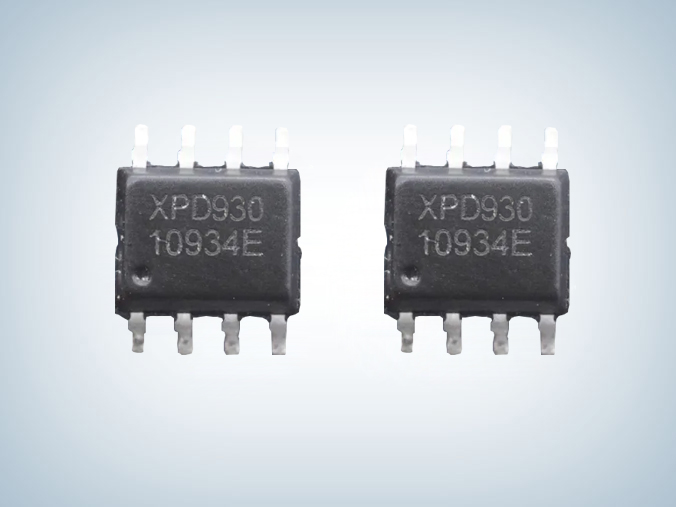

XPD930 65W pd多口充协议芯片
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD930
封装：TSSOP-20 / QFN4x4-20
功率：65W
电流：5V，9V，12V，15V，20V
型号：XPD930
封装：TSSOP-20 / QFN4x4-20
功率：65W
电流：5V，9V，12V，15V，20V
订购热线：0755-23088888
XPD930 是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、 QC3.0/2.0CLASS A快充协议、华为 FCP/SCP 快充协议、三星AFC 快充协议、BC1.2 DCP 以及苹果设备2.4A充电协议的多协议端口控制器。
XPD930 支持 XPD-LINKTM多芯片互联专利技术，可以通过总线互联进行芯片之间的通信。XPD930 使用该独特的互联技术，可以灵活的应用在多个USB充电端口设备中，为多端口充电设备提供了简洁高性价比的解决方案。
XPD930 内置的TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头 的正插与反插，并实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC），集 成硬件的物理层协议和协议引擎，无需软件参与编解码。
XPD930 最高支持 65W 输出功率，广播 PDO 电压可以配置为 5V/9V/12V/15V/20V， APDO 电压可以选择 5V Prog/9V Prog/15V Prog/20V Prog 中的两档，并且可以灵活配置 APDO 电压范围。
XPD930 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现 动态调节电压的功能，不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。XPD930 内部集成 CC 环路控制，在共享电源下可以有效的控制总电流缓解前端电源压力XPD930 支持二次烧录，可实现在线升级。
XPD930 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设 备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电 压是否处于安全状态）；DP/DM 和 CC1/CC2 过压保护。
XPD930 集成 10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路。在 发生错误时也可以更快关闭输出并恢复到安全状态。
XPD930 采用 TSSOP20 和 QFN4x4-20 两种封装形式，外围无需额外的元器件即可工 作，提供最优化的 BOM 成本特性，并且可以轻松通过 USB PD 认证测试。
xpd930芯片特性
■ 通过 USB PD3.0 认证（TID：5594）
■ 支持 XPD-LINKTM多芯片互联通信技术
■ 支持 USB Type -C 协议
- 配置为 DFP（Source）
- 广播 3A/1.5A 电流
■ 支持 USB Power Delivery（PD）2.0 和 3.0 以及 PPS 协议
- 集成完整 PD 分层通信协议
- PDO 可配置：5V，9V，12V，15V，20V
- 输出功率高至 65W
- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+协议
- 支持小米 CHARGE TURBO 27W 协议
■ 支持华为 FCP/SCP/HVSCP 协议
- 支持华为 10V 高压 SCP 协议
■ 支持三星 AFC 协议
■ 支持 VOOC 2.0 协议
■ 支持 USB BC1.2 DCP 协议
■ 支持 Apple 2.4A 充电规范
■ 集成 CC、CV 控制环路
■ 集成 10mΩ VBUS 通路功率开关管
■ 集成 10mΩ电流检测电阻
■ 内置 VPWR 和 VBUS 双放电通路
■ 支持线损补偿功能
■ 支持在线升级
■ 安全性
- 过压/欠压保护
- 过流保护
- 过温保护
■ CC1/CC2/DP/DM 过压保护
■ ESD 特性±4KV
■ Package:TSSOP-20 和 QFN4x4-20

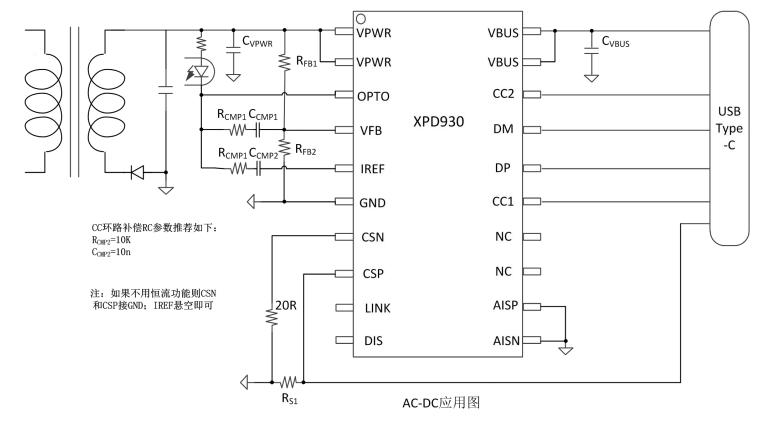

应用简图
应用领域
■ AC-DC 适配器
■ 带 USB 端口排插
■ USB 多口充电设备
XPD930芯片系列订购信息
| 料号 | USB Type-C 端口 PDO 和 APDO 配置 | QC 配置 | 包装 |
| XPD930A | 高功率 PDO : 5V/3A, 9V/2.22A 低功率 PDO : 5V/3A | Class A |
TSSOP20 2.5K/盘 |
| XPD930B |
高功率 PDO : 5V/3A, 9V/2.22A, 12V/1.67A 低功率 PDO : 5V/3A |
Class A | |
| XPD930D30A |
高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 PDO : 5V/3A |
Class B | |
| XPD930D30 | 高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 PDO : 5V/3A, 9V/1.75A | Class A | |
| XPD930DP30 |
高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 高功率 APDO1 : 3.3-11V/3A 高功率 APDO2 : 3.3-16V/2A 低功率 PDO : 5V/3A, 9V/1.75A |
Class A |
|
| XPD930D45 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A 低功率 PDO : 5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A | Class A | |
|
XPD930DP45 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A 高功率 APDO1 : 3.3-11V/3A 高功率 APDO2 : 3.3-16V/2.8A 低功率 PDO : 5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A 低功率 APDO1 : 3.3-11V/2A 低功率 APDO2 : 3.3-16V/1.4A |
Class A |
|
| XPD930D60 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A |
Class B | |
|
XPD930DP60 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 高功率 APDO1 : 3.3-16V/3A 高功率 APDO2 : 3.3-21V/2.85A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 APDO1 : 3.3-16V/1.9A 低功率 APDO2 : 3.3-21V/1.4A |
Class B |
|
| XPD930D65 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A | Class B | |
|
XPD930DP65 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 高功率 APDO1 : 3.3-16V/3.25A 高功率 APDO2 : 3.3-21V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 APDO1 : 3.3-16V/2A 低功率 APDO2 : 3.3-21V/1.5A |
Class B |
|
| XPD930D6545 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 低功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A | Class B | |
| XPD930DP6545 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 高功率 APDO1 : 3.3-16V/3.25A 高功率 APDO2 : 3.3-21V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A 低功率 APDO1 : 3.3-16V/2.8A 低功率 APDO2 : 3.3-21V/2.1A |
Class B |
|
| 可定制 | 可定制 | ||
| XPD930QXXXXX | 参考相应的 TSSOP20 封装 | QFN20 4K/盘 |
XPD930 pd多口充协议芯片采用ESOP8封装，支持XPD-LINK™互联USB PD控制器，XPD930系列---多口独立方案，任意一个口单独使用都支持快充， A口和C口一起工作时，则C口采用低功率模式工作，而A口仍支持快充，适用于多口排插，墙插等，主推65W和65W以内多口互联市场，可兼容代换英集芯 IP2189，更多XPD938芯片系列规格书及相关应用资料请向我们申请。>>
