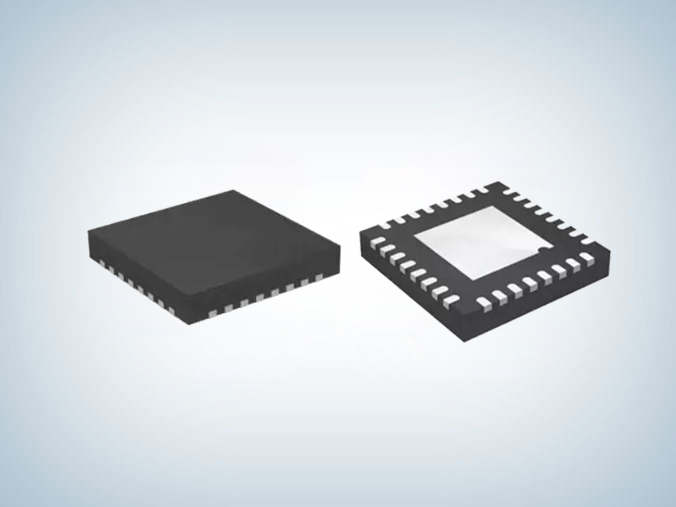

XPD911 100W 多口充协议芯片
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD911系列
封装：QFN32 5*5
功率：65W
电流：5V9V12V15V20V
型号：XPD911系列
封装：QFN32 5*5
功率：65W
电流：5V9V12V15V20V
订购热线：0755-23088888
XPD911是一款同步降压多口互联控制器，采用 QFN32(5*5)封装集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0 /2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 三端口控制器，为 AC-DC 适配器、智能排插等设备提供完整的 Type-C 和 Type-A 双端口充电解决方案。
XPD911 多口充协议芯片集成了 XPD-linkTM 互联通信专利技术。通过 XPD-linkTM 互联功能，XPD911 可以简单灵活地应用在多个 Type-C 和 Type-A 端口的充电方案中。
XPD911 集成同步开关降压控制器，内置功率 MOS。输出电压范围是 3.3V 到 21V，能提供最大 65W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。
XPD911 多口充协议芯片的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。XPD911 具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。
XPD911 是前端电源光耦精确调压，支持 1C1A，当 Type-C 和 Type-A 其中一个端口接入设备时，Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A都接入设备时，XPD911 的 Type-A 和 TYPE-C 会将输出电压降至 5V 给设备供电。特别的，当 Type-A 或者 Typec 口一直连接苹果充电线但未接入苹果手机时，其他口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD911 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。
XPD911NA/XPD911NC/XPD911AA 都是后端 DCDC 精确调压，XPD911NA 支持1C1A，XPD911NC 支持 2C，XPD911AA 支持 2A，且都能实现互联功能，为多口应用提供比较简洁的应用方案；当任意一个端口接入设备时，都可以实现独立的快充功能；当两个口都接入设备时，输出电压降至 5V 给设备供电。特别的，当 Type-A 或者 Type- C 口一直连接苹果充电线但未接入苹果手机时，其他口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起，XPD911NA/XPD911NC/XPD911AA 完美解决了输出口连接充电线应用时的快充难题。
XPD911多口充协议芯片具备非常高的可靠性。具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等，支持二次烧录，可实现在线升级。
XPD911 多口充协议芯片特性
■ 支持 USB Type-A 和 Type-C 多口工作模式
- 独立工作时都有快充
- 多口工作时，都输出 5V
- A 口或 C 口连接苹果充电线但未接入苹果手机时，其他口仍然有快充
■ 集成同步开关降压转换器
- 单口工作在直通模式
- 双口工作在 DCDC 模式
- link 互联有效时工作在 DCDC 模式
■ 支持 USB Type-C 协议
■ 定制型号支持两种工作模式
- 输入电压动态调整模式（XPD911）
- 输入电压固定模式(XPD911NA/XPD911NC/XPD911AA)
■ 支持 USB Power Delivery（PD）3.1 以及PPS 协议
- 通过 PD3.1 认证（TID：）
- PDO 可配置：5V，9V，12V，15V， 20V
- 输出功率高至 65W
- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
■ 支持 Quick Charge 3.0+/3.0/2.0 协议
- 支持小米 CHARGE TURBO 27W 协议
■ 支持华为 FCP/SCP/HVSCP 协议
■ 支持三星 AFC 协议
■ 支持 VOOC 协议
■ 支持 MTK PE 协议
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充电规范
■ 集成 CC、CV 控制环路
■ 支持在线升级功能
■ 支持线损补偿功能
■ 支持任意小电流设备
■ 多重保护、高可靠性
- 输入过压、欠压保护
- 输出过压、过流保护
- 短路保护
- 过温保护
- NTC
- 全引脚 ESD 4KV
■ QFN32 5*5 封装

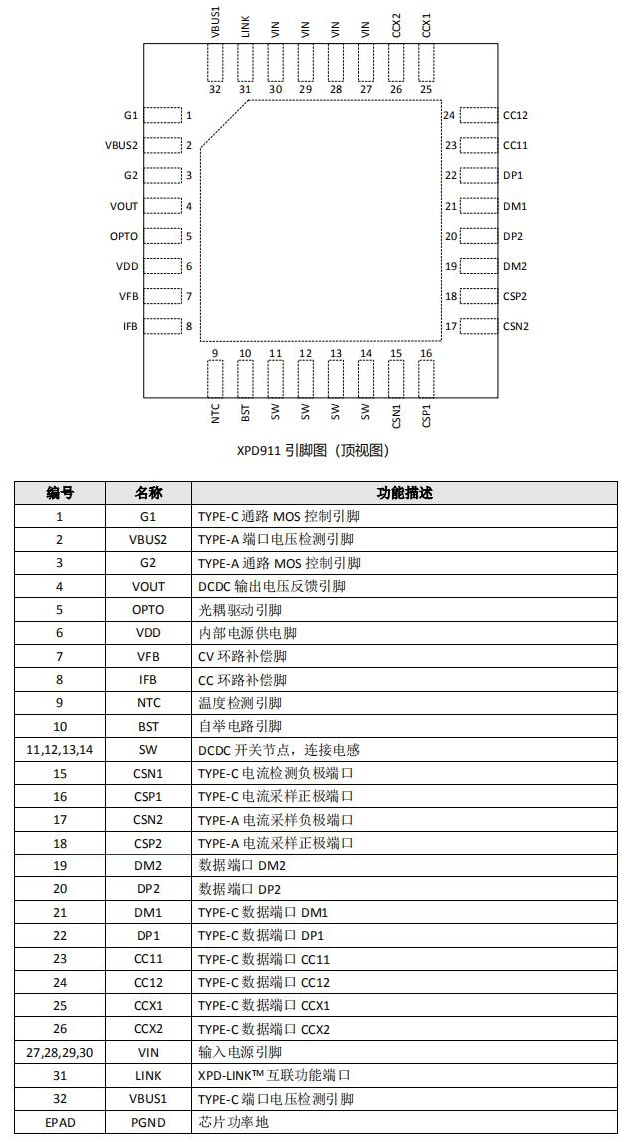

XPD911芯片引脚定义

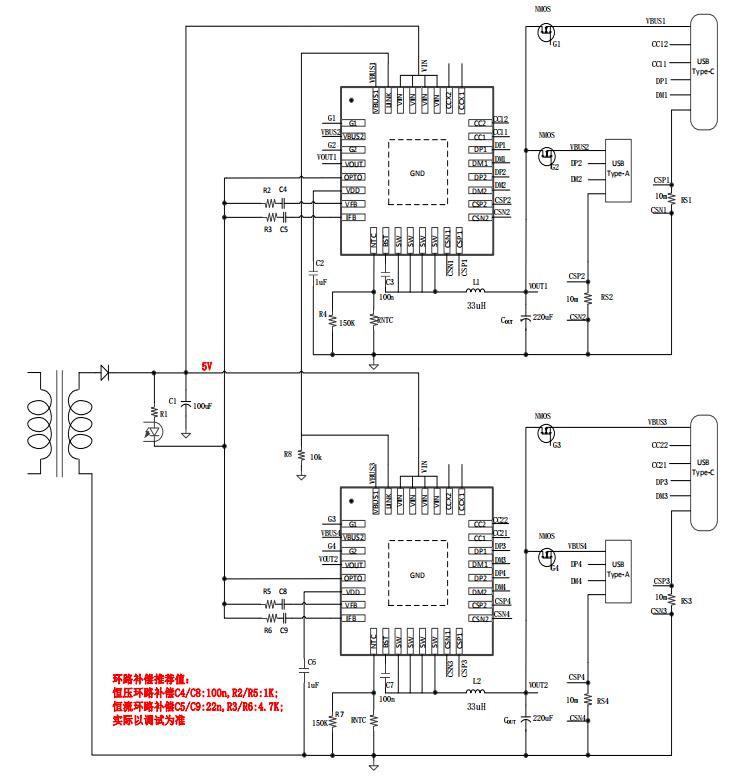

应用电路图
注：输入电压动态调整模式 XPD911（通过光耦调节 ACDC 输出）
XPD911 互联应用简图
应用领域
■ ACDC 适配器
■ 车充应用
■ 智能排插
■ USB 多口充电设备
XPD911芯片系列订购信息
| 料号 | PDO 配置和 APDO 配置 | QC 配置 | 封装 |
| 输入电压动态调整型号 | |||
|
XPD911DP6545T |
C 口高功率 PDO:5V/3A，9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C 口低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/2.25A |
Class B |
QFN32 |
|
XPD911DP6520T |
C 口高功率 PDO:5V/3A，9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C 口低功率 PDO:5V/3A,9V/2.22A,12V/1.67A APDO1:3.3-11V/2A |
Class B |
|
|
XPD911DP6530T |
C 口高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A；APDO2:3.3-16V/2.8A C 口低功率 PDO: 5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A APDO1:3.3-11V/3A；APDO2:3.3-16V/2A |
Class B |
|
| 输入电压固定型号 | |||
|
XPD911NADP6545T |
C 口高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C 口低功率 PDO:5V/3A,9V/2.22A,12V/1.67A APDO1:3.3-11V/2A |
Class B |
QFN32 |
|
XPD911NADP6520T |
C 口高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C 口低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/2.25A |
Class B |
|
|
XPD911NCDP6545T |
单 C1/C2 高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C1/C2 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/2.25A |
Class B |
|
| 所有型号都能自定义 | |||
XPD911多口充协议芯片系列用于100W和100W以内多口互联市场，输入电压有动态调整模式、固定模式 (XPD911NC/XPD911NA/XPD911AA)等类型，XPD911NA 典型应用于互联 2C2A，XPD911NC 与 XPD911NA应用于互联 3C1A、内置多种快充协议，支持多口应用智能降低输出功率，内置完善的保护功能，适用于车充和快充以及插排应用等领域，更多XPD911芯片系列规格书及相关应用资料请向我们申请。>>
