UCC28C43国产替代芯片AP8262C
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：AP8262CSE-A1、AP8262CSE-B1、 AP8262CSE-C1、 AP8262CSE-D1

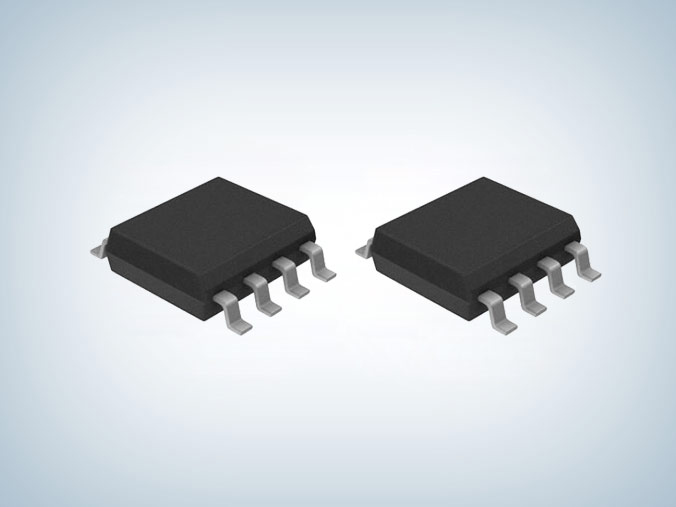

封装：SOP-8
功率：
电流：
型号：AP8262CSE-A1、AP8262CSE-B1、 AP8262CSE-C1、 AP8262CSE-D1
封装：SOP-8
功率：
电流：
订购热线：0755-23088888
AP8262C是一款高性能电流模式PWM开关电源控制器，适用于固定频率电流模式控制架构的离线开关电源和DCDC开关电源应用。
UCC28C43国产替代芯片内部电路集成了基准电压源、频率外部设置的振荡器、高增益的误差放大器、用于提供逐周期电流限制的PWM比较器、大电流图腾柱式输出驱动，以及芯片的输入电压和参考电压的锁存逻辑。
AP8262C启动电流低于0.1mA,静态工作电流低于3mA。工作频率可达500kHz。内置VDD箝位电路，同时芯片集成逐周期过流保护、和欠压锁定保护。
UCC28C43国产替代芯片AP8262C
■ 较低的启动电流(0.1mA)
■ 频率可调整至500kHz
■ 提供±1A的输出驱动能力
■ 内置5V基准电压源
■ 内置低输出阻抗、高增益误差放大器
■ 外部可调过流保护(OCP)
■ VDD欠压保护(UVLO)
■ VDD箝位电路
封装/订购信息
| 订购代码 | 封装 | VDDon | VDDoff | Dmax |
| AP8262CSE-A1 | SOP-8 | 8.4V | 7.6V | 97% |
| AP8262CSE-B1 | SOP-8 | 8.4V | 7.6V | 48% |
| AP8262CSE-C1 | SOP-8 | 14.5V | 9V | 97% |
| AP8262CSE-D1 | SOP-8 | 14.5V | 9V | 48% |
典型应用电路图

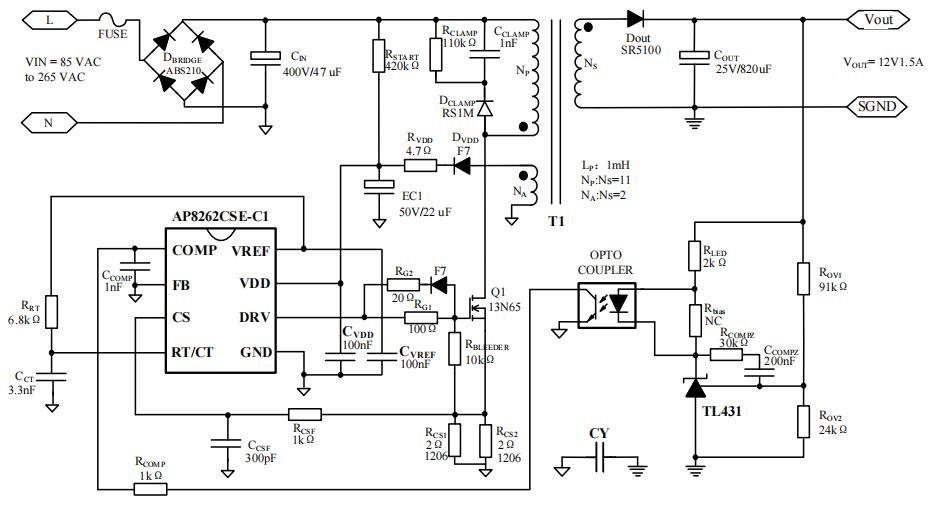

典型应用一：离线应用，隔离反激拓扑，采用外部误差放大器(TL431)进行反馈。供电采用辅助绕组供电。

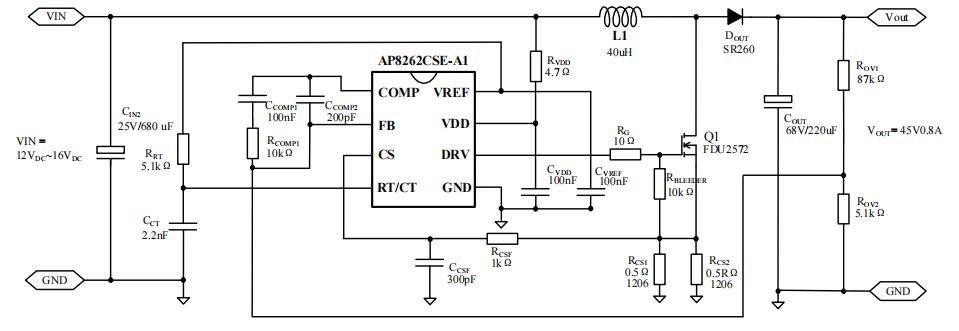

典型应用二：DC-DC应用，BOOST升压拓扑，采用内部误差放大器进行反馈（反馈接FB引脚），输入电压直接供电。
外围参数选择参考
为了获得更佳的AP8262C系统性能，请务必遵守以下规则：
1.VDD和VREF电容CVDD和CvRF放在距离VDD、VREF管脚和GND管脚最近的地方；
2.振荡器频率设置电阻RT、电容CCT取值在推荐范围之内，推荐的外部电阻值范围5k在至1O0k荐，电容值范围1nF至100nF;
3.RT、CcT到芯片管脚的连接尽量短，少外部干扰；CcT接地需要接到芯片地，接功率地会带来不稳定干扰；
4.启动电阻RSTART的选取除了满足启动电流要求外，还需要综合考虑启动时间以及电阻上损耗；
应用领域
■ 离线开关电源
■ DC-DC开关电源
AP8262C是电流模式PWM开关电源控制器，管脚和功能与德州仪器-TI UCC28C43基本一致，可兼容替代，AP8262C是UCC28C43国产替代芯片，成本更优，性能稳定，满足不同行业和应用领域的需求，更多AP8262C芯片产品手册及应用资料请向摩登6电子申请。>>
