AP2080 低成本辅助供电升压芯片
所属分类:Chipown/芯朋微
品牌:芯朋微
型号:AP2080TA-A1
封装:SOT23-3L
功率:2.5~50V
电流:
型号:AP2080TA-A1
封装:SOT23-3L
功率:2.5~50V
电流:
订购热线:0755-23088888
AP2080提供低成本的辅助供电功能,降低PD充电开关电源主芯片的电压应力,同时大幅降低待机损耗和提高轻载效率。AP2080还提供了逐周期过流保护功能。
AP2080芯片特性
■ 内置Boost电路,供电电压2.5~50V,适合宽输出电压应用
■ 内置VDD欠压保护
■ 逐周期过流保护功能
■ 输出恒定为11V

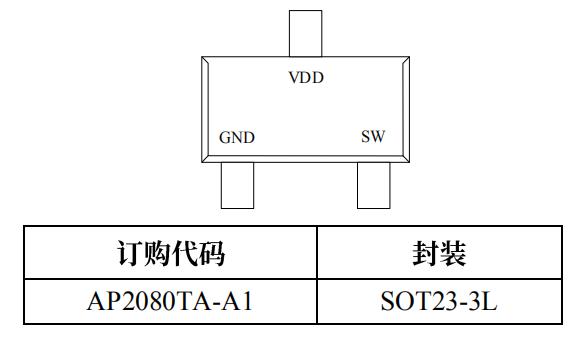

封装及管脚定义
管脚名称 | 管脚标号 | 管脚功能描述 |
SW | 1 |
内置Boos电路开关节点,连接IC内部Boos开关管漏极、续流二 极管正极和外置功率电感。 |
VDD | 2 |
IC内部供电脚,连接C内部Boos续流二极管负极及各供电单 元。 |
GDN | 3 | 地。 |

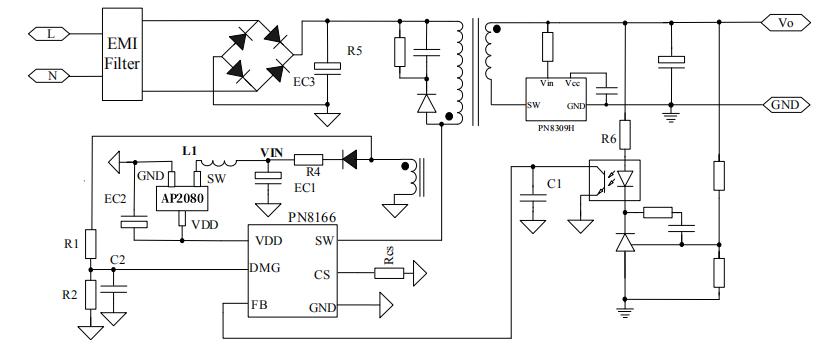

典型电路图
外围参数选择参考:为了获得更佳的AP2080系统性能,建议遵守以下规则
1、VDD电容EC2应放置在距离VDD引脚和GND引脚最近的地方,容值建议>3.3uF;
2、AP2080 SW外接电感4.7uH/0805;
3、EC1电容容值建议22F;
4、辅助绕组整流二极管型号建议FR107;
5、R3建议贴片磁珠或者阻值OR;
6、输出3.3V~20V快充辅助绕组与副边绕组建议匝比2.0。
应用领域
■ 快速充电器
AP2080低成本辅助供电升压芯片典型应用于65W快充方案PN8213+PN8307P+AP2080,AP2080 Boost芯片支持宽供电输出,使用兆赫兹开关频率的COT控制技术,将储能电感体积降至0805封装,任何工况下PN8165供电范围控制在11~35V,显著提升15~20V输出电压下的转换效率。
