XL7005A产品描述：
XL7005A是一款高效、高压降压型DC-DC转换器，固定150KHz开关频率，可提供最高0.4A输出电流能力，低纹波，出色的线性调整率与负载调整率。XL7005A内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能，当输出短路时，开关频率从150KHz降至45KHz。内部补偿模块可以减少外围元器件数量.
XL7005A是一款高效、高压降压型DC-DC转换器，固定150KHz开关频率，可提供最高0.4A输出电流能力，低纹波，出色的线性调整率与负载调整率。XL7005A内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能，当输出短路时，开关频率从150KHz降至45KHz。内部补偿模块可以减少外围元器件数量.
XL7005A产品特点：
5V到80V宽输入电压范围
输出电压从1.25V到20V可调
最大占空比100%
最小压降1V
固定150KHz开关频率
最大0.4A开关电流
推荐输出功率小于5W
内置高压功率三极管
效率高达85%
出色的线性与负载调整率
EN脚TTL关机功能
内置过热关断护功能
内置限流功能
内置输出短路保护功能
SOP8-EP封装

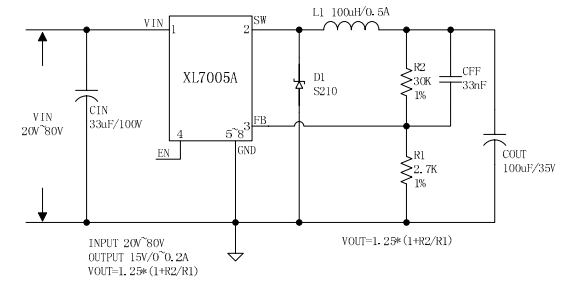

典型应用
典型应用
