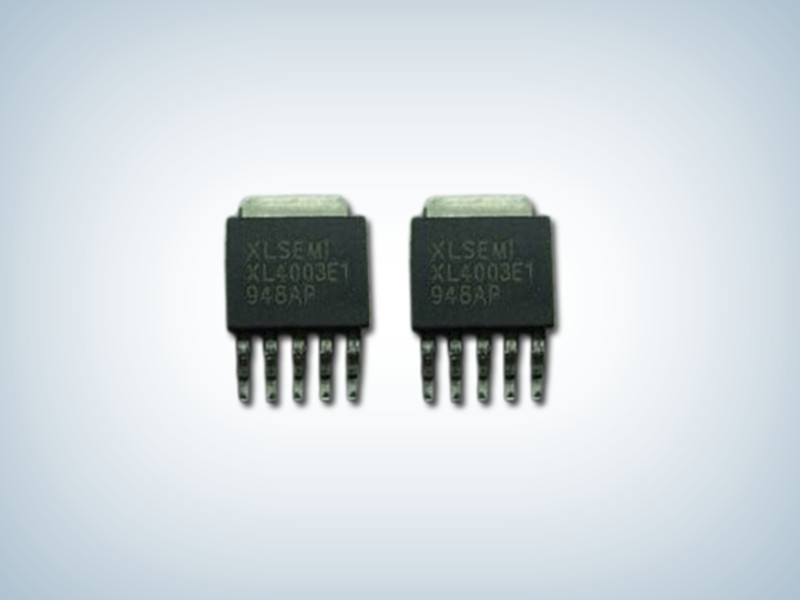

XL4003_降压型直流电源变换器芯片XL4003
所属分类：XL/芯龙系列
品牌：XLSEMI
型号：XL4003
封装：TO252-5L
功率：20W
电流：4A
型号：XL4003
封装：TO252-5L
功率：20W
电流：4A
订购热线：0755-23088888
XL4003产品描述：
XL4003是一款高效， PWM 降压型DC-DC转换换器固定300KHz开关频率，可提供高达4A输出电流能力。XL4003具有低纹波，出色的线性调整率和负载调整率。只有少量的外围元件内置了频率补偿电路和固定频率振荡器，简化了电路设计。
PWM控制环路可以调整占空比从0到100%之间线性变化。有使能功能，内置输出过流保护功能。当发生短路时，工作频率从300KHz降到60KHz。内部补偿模块减少了外围元器件。
XL4003产品特点：
5v至32 v宽输入电压范围
输出从0.8 v到30v可调
最大占空比100%
最小压降0.6 v
固定300KHz开关频率
最大4A输出电流
内部优化的功率场效应管
效率高
出色的线性和负载调整率
具有TTL关机功能
开关功能具有滞后作用
内建过热关断保护功能
内置限流功能
具有输出短路保护功能
TO-252封装

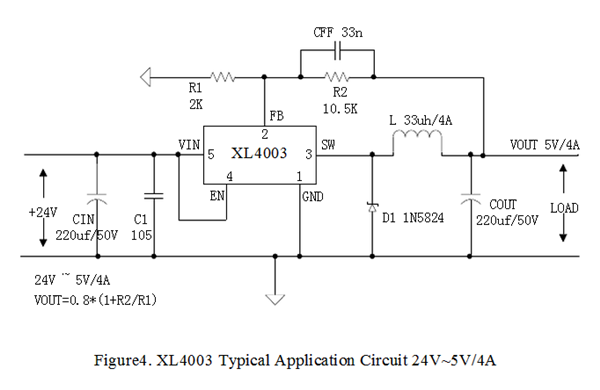

典型应用
典型应用
