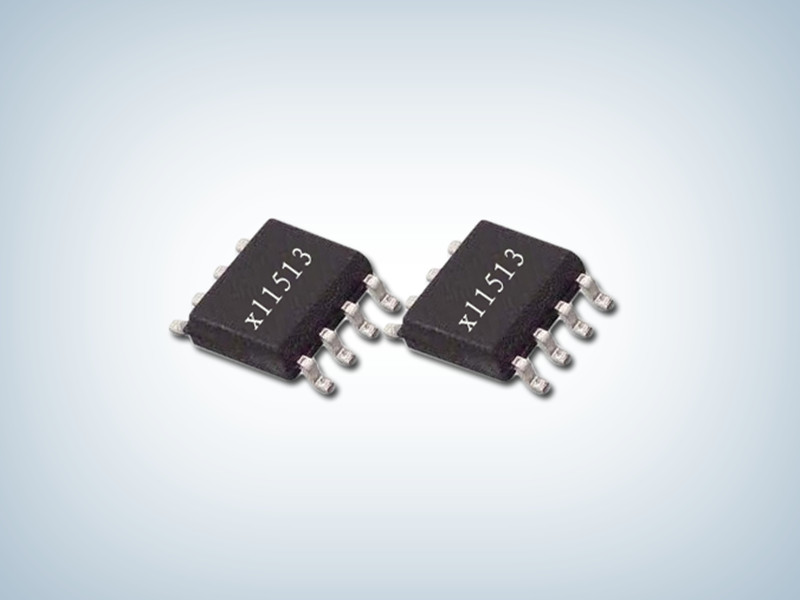

XL1513_降压型直流电源变换器芯片XL1513

品牌：GSTEK
型号：XL1513
封装：SOP-8L
功率：8W
电流：2A

订购热线：0755-23088888

产品详情应用领域

XL1513产品描述：

XL1513是一款高效， PWM 降压型DC-DC转换换器固定380KHz开关频率，可提供高达2A输出电流能力。XL1513具有低纹波，出色的线性调整率和负载调整率。只有少量的外围元件内置了频率补偿电路和固定频率振荡器，简化了电路设计。

PWM控制环路可以调整占空比从0到100%之间线性变化。内置输出过流保护功能，当输出二次限流保护时，开关频率减少从380KHz降到80KHz。内部补偿模块减少了外围元器件。

XL1513产品特点：

3.6v至18 v宽输入电压范围

输出从0.8 v到16v可调

最大占空比100%

最小压降0.6 v

固定380KHz开关频率

最大2A输出电流

内部优化的功率场效应管

效率高

出色的线性和负载调整率

具有TTL关机功能

使能功能具有滞后作用

内建过热关断保护功能

内置限流功能

内置输出短路保护功能

SOP8封装
