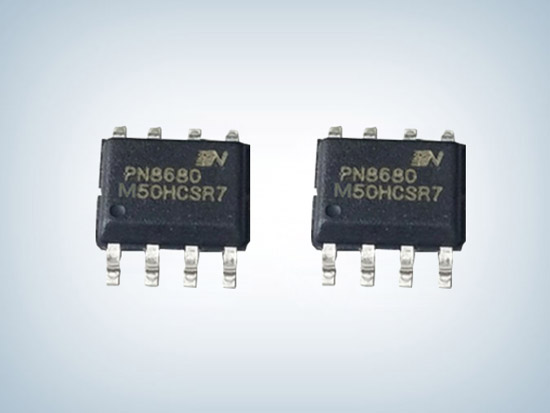

PN8680M 12W原边反馈低功耗电源芯片
所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8680MSEC-R1
封装:SOP-8
功率:12W
电流:1A
型号:PN8680MSEC-R1
封装:SOP-8
功率:12W
电流:1A
订购热线:0755-23088888
PN8680M概述:
PN8680M原边反馈低功耗电源芯片集成超低待机功耗原边控制器及650V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8680M为原边反馈工作模式,可省略光耦和TL431。PN8680低功耗电源芯片内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
PN8680M产品特征:
■ 内置650V高雪崩能力智能功率MOSFET
■ 内置高压启动电路,小于50mW空载损耗(230VAC)
■ 采用多模式技术提高效率,满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能
过温保护 (OTP)
VDD欠压&过压保护 (UVLO&OVP)
逐周期过流保护 (OCP)
CS开/短路保护 (CS O/SP)
开环保护 (OLP)

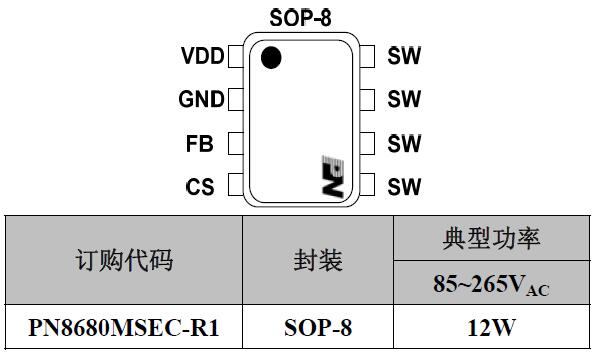

PN8680M封装/订购信息:
注:PN8680M原边反馈低功耗电源芯片最大输出功率是在环境温度45℃的密闭式应用情形下测试。
PN8680M管脚定义:
管脚名 | 管脚标号 | 管脚功能描述 |
VDD | 1 | 工作电压输入引脚 |
GND | 2 | 地电位 |
FB | 3 | 反馈引脚,辅助绕组电压通过电阻反馈稳定输出 |
CS | 4 | 电流检测引脚 |
SW | 5,6,7,8 | 智能功率MOSFET Drain端引脚,跟变压器初级相连 |

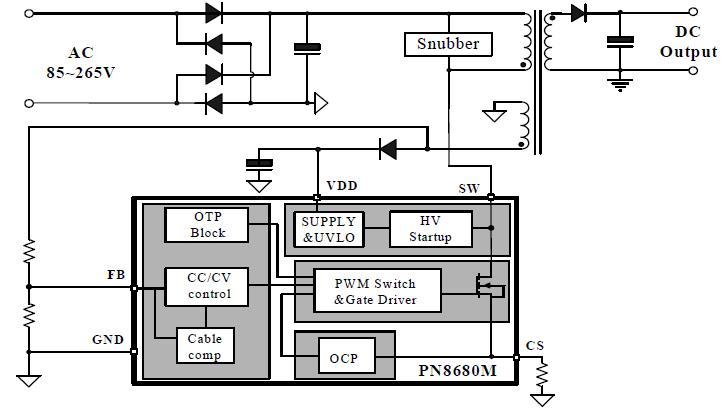

PN8680M典型应用电路图:
PN8680M极限工作范围:
VDD 脚耐压……………….……………………-0.3~40V
FBCS 脚耐压………………...……….…………-0.3~5.5V
SW 脚耐压……………………….…….…..…. -0.3~650V
结工作温度范围……….…..….…..…...….….-40~150℃
存储温度范围………………………....…. ….-55~150℃
管脚焊接温度 (10秒)……………..……………...260℃
封装热阻RθJC (SOP-8)…...........……………….80℃/W
人体模式ESD 能力(1)(HBM)……..…...….……... ±4kV
漏极脉冲电流(Tpulse=100us)………….…….…..…..…3A
PN8680M应用领域:
■ 开关电源适配器
■ 电池充电器
■ 机顶盒电源
如果需要PN8680M 12W原边反馈低功耗电源芯片参数和产品详细手册及规格书或其他资料,请联系我们在线客服向我们申请。>>
