PN8580原边15W芯片是一款高性能的原边反馈控制器,PN8580为原边反馈工作模式,可省略光耦和TL431。
PN8580拥有恒压恒流控制环路,可以实现高精度的恒压、恒流输出,以满足大部分充电器和适配器需求。PN8580内置高压启动电路和极低的芯片功耗使得系统能够满足较高的待机功耗标准。
PN8580原边15W芯片产品特征
■ 内置650V高雪崩能力功率MOSFET
■ 采用准谐振与多模式技术提高效率,满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能
■ 过温保护 (OTP)
■ VDD欠压
■ 过压保护 (UVLO&OVP)
■ 逐周期过流保护 (OCP)
■ CS开/短路保护 (CS O/SP)
■ 开环保护 (OLP)

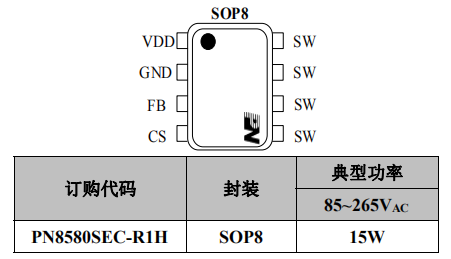

封装/订购信息
![pn8580封装/订购信息](/uploads/allimg/210622/1-210622094R2558.png)

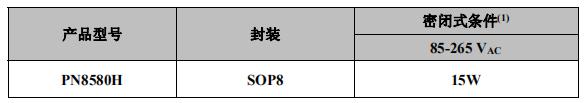

PN8580典型功率
![PN8580典型功率](/uploads/allimg/210622/1-210622094U0511.jpg)

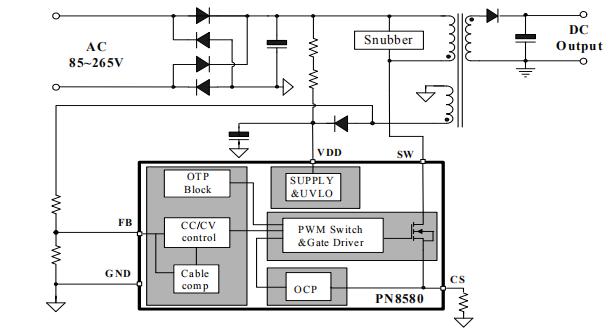

典型应用电路图
![PN8580电路图](/uploads/allimg/210622/1-210622094913323.jpg)
应用领域
■ 开关电源适配器
■ 电池充电器
■ 机顶盒电源
PN8580原边15W芯片集成低待机功耗准谐振原边控制器及650V高雪崩能力功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源,更多PN8580详细手册、样品或其它资料,请向摩登6电子申请。>>
