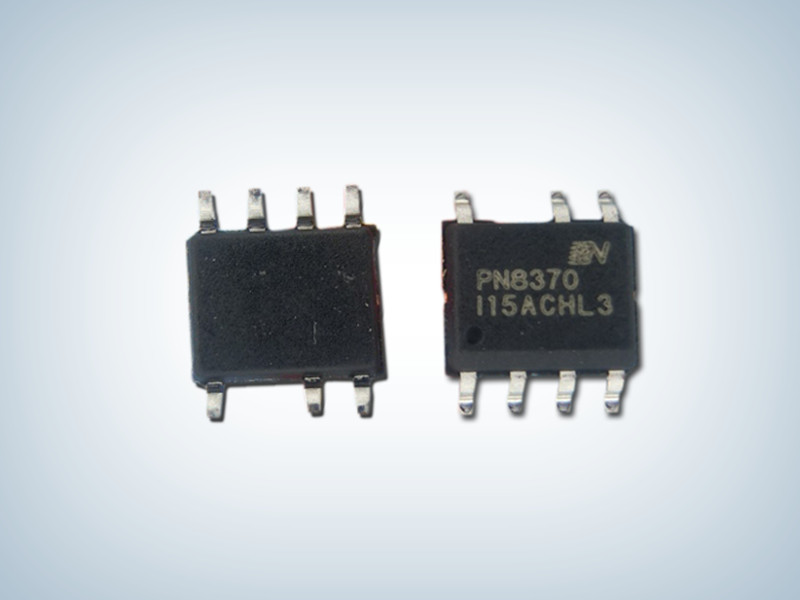

PN8370_5v2.4a充电器ic

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8370M/H/F
封装:SOP7
功率:12W
电流:1A、2A、2.4A、
订购热线:0755-23088888
  PN8370集成超低待机功耗准谐振原边控制器及650V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8370为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(230VAC)小于30mW。在恒压模式,采用准谐振与多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的RCS电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

  PN8370芯片特点:
  ■ 内置650V高雪崩能力智能功率MOSFET
  ■ 内置高压启动电路,小于30mW空载损耗(230VAC)
  ■ 采用准谐振与多模式技术提高效率,满足6级能效标准
  ■ 全电压输入范围±5%的CC/CV精度
  ■ 原边反馈可省光耦和TL431
  ■ 恒压、恒流、输出线补偿外部可调
  ■ 无需额外补偿电容
  ■ 无音频噪声
  ■ 智能保护功能
     过温保护 (OTP)
     VDD欠压&过压保护 (UVLO&OVP)
     逐周期过流保护 (OCP)
     CS开/短路保护 (CS O/SP)
     开环保护 (OLP)

  封装/订购信息

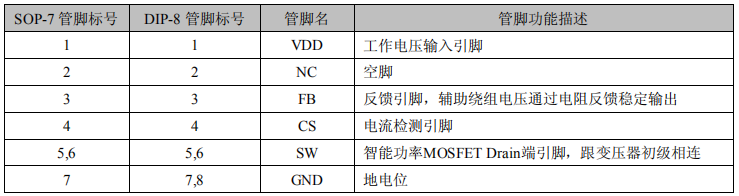

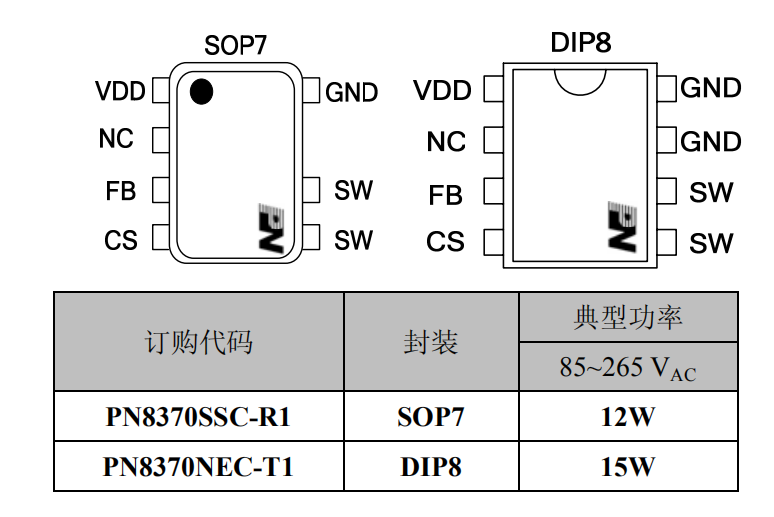

  pn8370管脚定义:

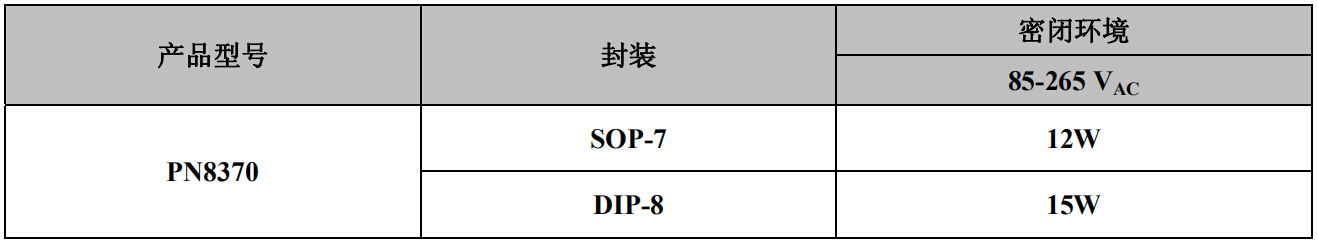

  PN8370典型功率:

  PN8370典型应用图

  PN8370极限工作范围:
  VDD 脚耐压……….….-0.3~27V
  SW 脚耐压………….…650V
  FBCS 脚耐压……..……-0.3~5.5V
  结工作温度范围…………-40~150℃
  存储温度范围………………-55~150℃
  封装热阻 (SOP-7)……………….. 80°C/W
  封装热阻 (DIP-8)…………….. 40°C/W
  管脚焊接温度 (10秒)…………260℃
  ESD 能力(HBM) ……………….4.0kV
  最大漏极脉冲电流……………3.0A

  应用领域
  ■ 开关电源适配器
  ■ 电池充电器
  ■ 机顶盒电源

  pn8370芯片系列有PN8370SSC-R1M、PN8370SSC-R1H、PN8370SSC-R1P、PN8370NSC-T1M、PN8370NEC-T1M、PN8370NEC-T1H等多个型号,采用DIP-8、DIP-7、SOP-7封装,满足不同客户需求,典型应用于5V2A、5V2.4A、12V1A充电器/适配器等电源方案,更多PN8370芯片参数、pn8370中文说明书及应用资料请向我们申请。>>
