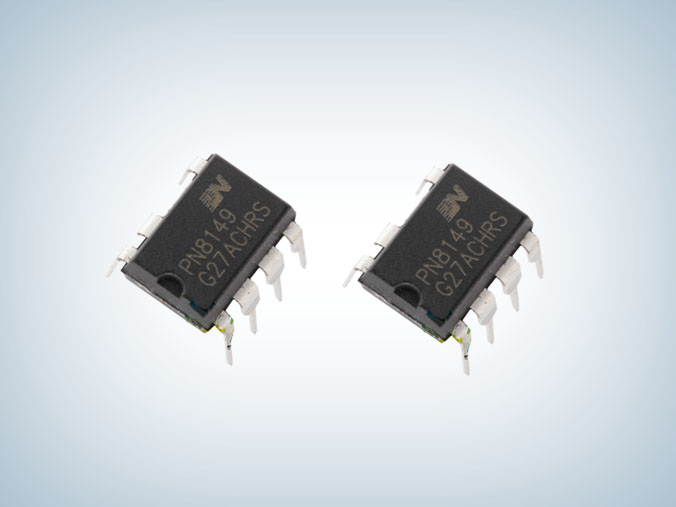

PN8149_12V1.5A适配器IC

所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN8149NSC-TI
封装:DIP7
功率:18W
电流:1.5A
订购热线:0755-23088888

  PN8149电源芯片内部集成了脉宽调制控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能,包括周期式过流保护(外部可调)、过载保护、过压保护、CS短路保护、软启动功能。通过Hi-mode、Eco-mode、Burst-mode的三种脉冲功率调节模式混合技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。良好的EMI表现由频率调制技术和Soft Driver技术充分保证。
  该芯片还内置智能高压启动模块。PN8149为需要超低待机功耗的高性价比反激式开关电源系统提供了一个先进的实现平台,非常适合六级能效标准、Eur2.0、能源之星的应用。

  pn8149电源芯片特点
  ■ 内置650V高雪崩能力的功率MOSFET
  ■ Hi-mode(60kHz PWM)
  ■ Eco-mode(动态PFM)
  ■ Burst-mode (25kHz间歇工作模式)
  ■ 改善EMI的频率调制技术
  ■ 空载待机功耗 < 75 mW @230VAC
  ■ 软启动技术
  ■ 内置高压启动电路
  ■ 内置线电压补偿和斜坡补偿
  ■ 开放式输出功率 >24W@230VAC
  ■ 优异全面的保护功能
       过温保护(OTP)
       过载保护(OLP)
       外部电阻可调式周期过流保护(OCP)
       过压保护(OVP)
       CS短路保护

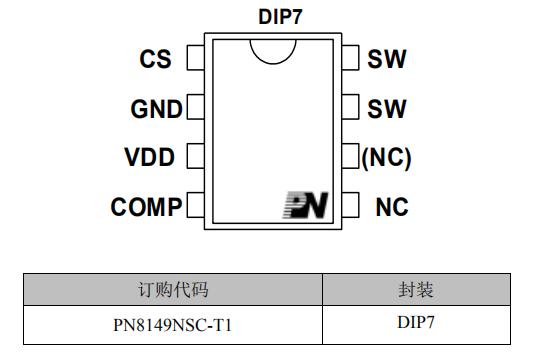

  pn8149引脚图及功能

 管脚标号 管脚名称  管脚功能描述
 1 CS 电流检测引脚
 2 GND
 3 VDD 工作电压输入引脚
 4 COMP 反馈引脚
 5 NC 空脚
 6 NC
 7 SW 高压MOSFET引脚,跟变压器初级相连。
 8

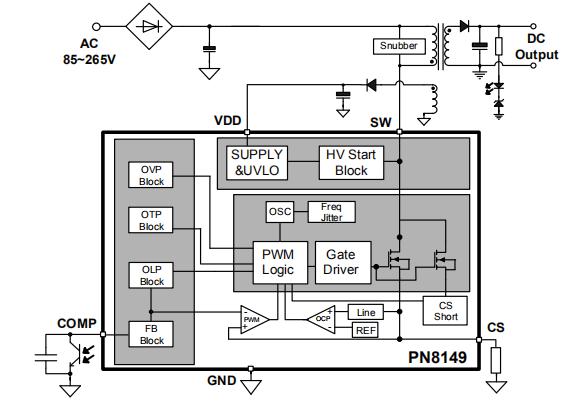

  PN8149芯片电路图

  应用领域
  ■ 开关电源适配器和电池充电器
  ■ 白色家电、个人电脑、音响等辅助电源
  ■ LCD/PDP电视机辅助电源

  PN8149NSC-TI采用DIP-7封装,输入电压90-265VAc下应用功率18W,典型应用于12V1.5A适配器方案,广泛应用于开关电源适配器和电池充电器、白色家电、个人电脑、音响等辅助电源、LCD/PDP电视机辅助电源等领域,供应pn8149电源芯片,提供pn8149芯片参数及PN8149数据手册等资料,更多PN8149 12V1.5A 适配器方案原理图,电源输入输出规格,BOM 表和变压器参数以及安规和 EMI 测试数据等资料,请向芯朋微代理摩登6电子申请。>>
