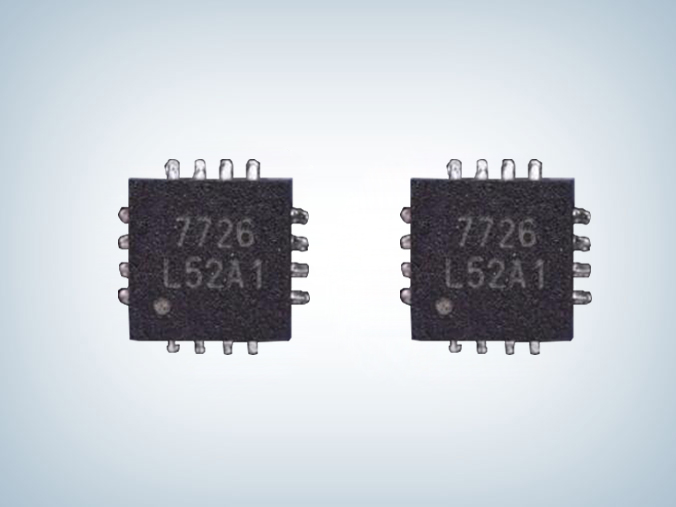

PN7726 无线充电发射端功率芯片

品牌：芯朋微
型号：PN7726
封装： QFNFC3×3、SOP8-PP
功率：20W
电流：3V～12V

订购热线：0755-23088888

产品详情应用领域

　　PN7726是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管，内置自举高压PMOS，内置5V/50mA LDO，具有自适应死区功能。该芯片还集成了欠压保护、过温保护和输出短路保护等功能。芯片采用QFNFC3×3、SOP8-PP封装，底部通过散热片来提高散热性能。

　　PN7726产品特征　　

　　■ 宽电源电压范围：3V～12V　　

　　■ 输出功率20W　　

　　■ 高达500kHz工作频率　　

　　■ 内置自举高压PMOS管　　

　　■ 集成5V LDO（50mA）用于MCU供电　　

　　■ 输入管脚兼容5V和3.3V控制信号　　

　　■ 工作温度：-40～125°C　　

　　■ 全面保护功能：电源欠压保护，内置过温保护，内置输出短路保护　　

　　■ QFNFC3×3、SOP8-PP封装

　　封装/订购信息

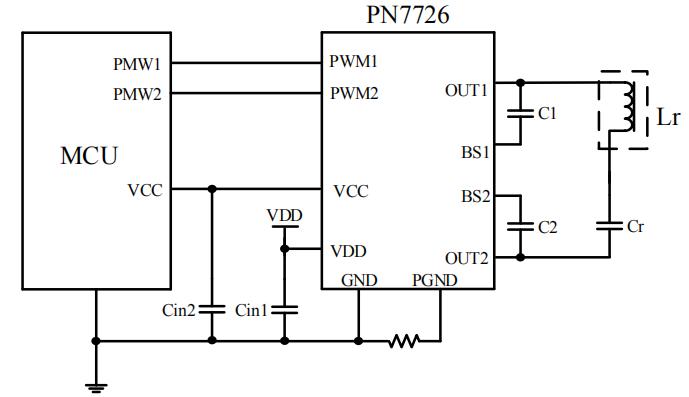

　　PN7726无线充电发射端功率芯片典型电路图

　　备注：1. C1、C2容量≤0.01uF；GND与PGND可短接使用　　

　　 2. SOP8-PP 封装方案的 PGND 与 GND 通过打线短接

　　应用领域　　

　　■ 无线充电功率发生器　　

　　■ 直流电机驱动

　　PN7726是集成了驱动及四个开关管的无线充电发射端功率芯片，广泛应用于无线充电功率发生器及直流电机驱动领域，更多PN7726无线充电发射端功率芯片的产品详细手册或其它资料，请向摩登6电子申请。>>
