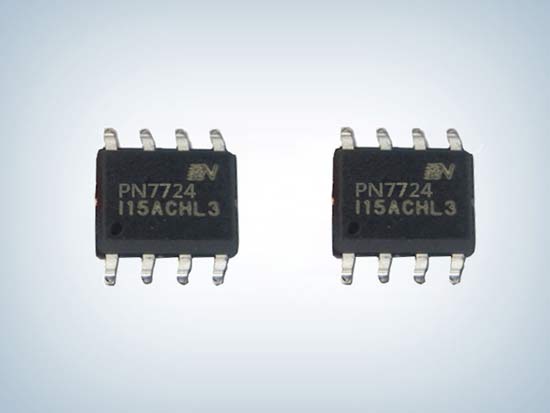

PN7724 10W无线充电芯片发射ic
所属分类:Chipown/芯朋微
品牌:芯朋微
型号:PN7724
封装:SOP8-PP
功率:5W/7.5W/10W
电流:3V~12V
型号:PN7724
封装:SOP8-PP
功率:5W/7.5W/10W
电流:3V~12V
订购热线:0755-23088888
PN7724无线充电发射ic概述:
PN7724是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管,内置自举高压PMOS,内置5V/30mA LDO, 支持3-9V输入,典型应用5W/7.5W/10W无线充电方案,具有自适应死区功能。该芯片还集成了欠压保护和过温保护功能。芯片采用SOP8-PP封装,具有良好的散热性能。
PN7724无线充电ic产品特征:
■ 宽电源电压范围:3V~12V
■ 输出功率10W
■ 高达500KHz工作频率
■ 内置自举高压PMOS管
■ 集成5V LDO(30mA)用于MCU供电
■ 输入管脚兼容5V和3.3V控制信号
■ 工作温度:-40~125°C
■ 全面保护功能:
(1)电源欠压保护
(2)内置过温保护
■ SOP8-PP封装
PN7724封装/订购信息:
PN7724管脚定义:
管脚标号 | 管脚名 | 管脚功能描述 |
1 | PWM2 |
逻辑输入信号2 PWM2=L,OUT2下拉到低电位; PWM2=H,OUT2 上拉到高电位 |
2 | PWM1 |
逻辑输入信号1 PWM1=L,OUT1下拉到低电位; PWM1=H,OUT1上拉到高电位 |
3 | BS1 | 高侧功率管的电源1 |
4 | OUT1 | 开关节点1,连接高侧功率管的源和低侧功率管的漏 |
5 | OUT2 | 开关节点2,连接高侧功率管的源和低侧功率管的漏 |
6 | BS2 | 高侧功率管的电源2 |
7 | VDD | 芯片电源 |
8 | VCC | 芯片内部LDO,输出为5V(限流30mA,可为外部器件供电) |
9 | GND | 芯片地 |

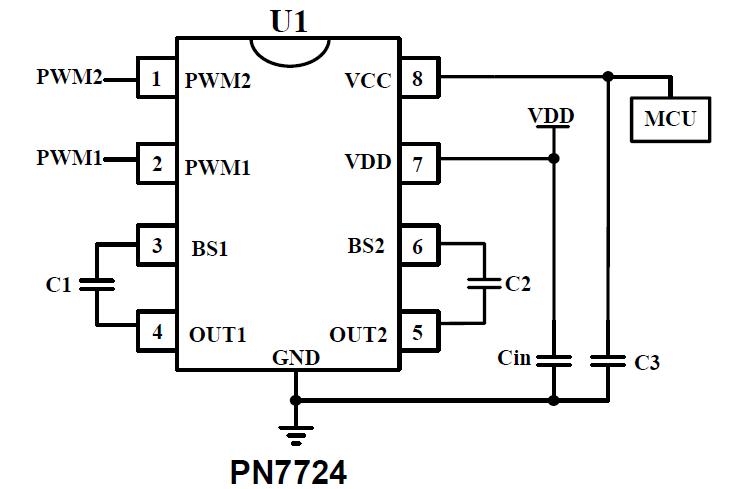

PN7724无线充电芯片电路图:
