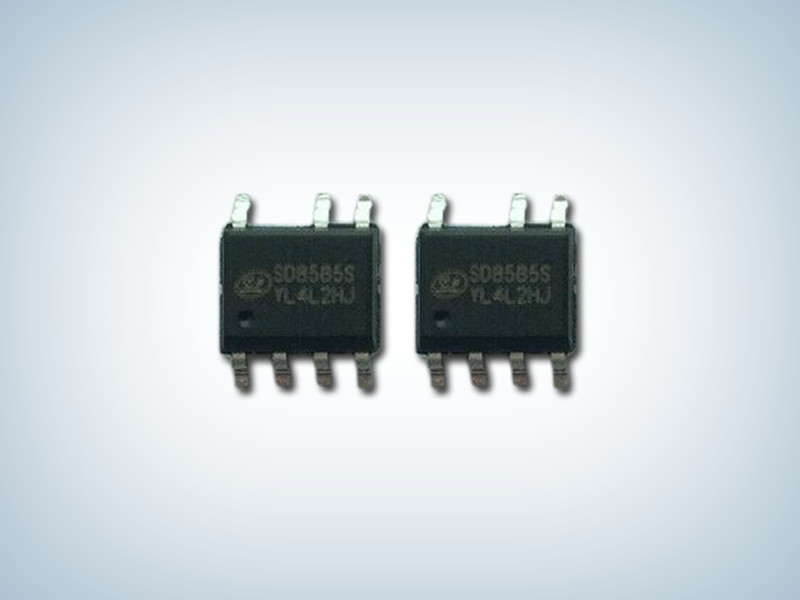

SD8585S_电源适配器/充电器IC SD8585S
所属分类：SLAN/士兰微
品牌：士兰微
型号：SD8585S
封装：SOP7
功率：75mW
电流：2.1A
型号：SD8585S
封装：SOP7
功率：75mW
电流：2.1A
订购热线：0755-23088888
SD8585S产品描述：
SD8585S是内置高压MOS管功率开关的原边控制开关电源PSR，采用PFM调制技术，提供精确的恒压/恒流(VC/CC)控制环路，具有非常高的稳定性和平均效率
SD8585S是内置高压MOS管功率开关的原边控制开关电源PSR，采用PFM调制技术，提供精确的恒压/恒流(VC/CC)控制环路，具有非常高的稳定性和平均效率
采用SD8585S设计系统，无需光耦，可省去次级反馈控制、环路补偿，精简电路，降低系统成本。
SD8585S适用10-12W输出功率，内置线损补尝功能和峰值电流补偿功能。
SD8585S产品特点：
内置高压MOS管功率开关
原边控制模式
低启动电流
前沿消隐
逐周期限流
PFM调制
降峰值模式
过压保护
欠压锁定
环路开路保护
最大导通时间保护
过温保护
线损电压补偿
峰值电流补偿

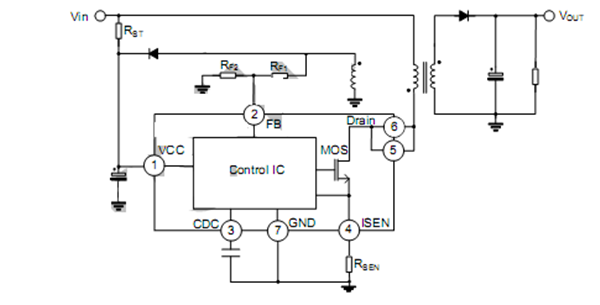

典型应用图

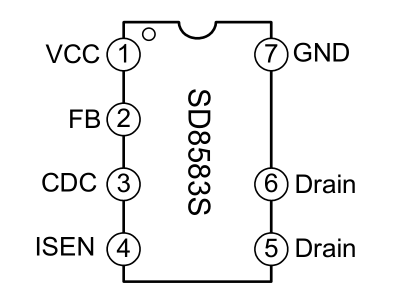

SD8585S管脚功能描述：
典型应用图
SD8585S管脚功能描述：
| 管脚号 | 管脚名称 | I/O | 功能描述 |
| 7 | VCC | P | 供电电源 |
| 2 | FB | I | 反馈电压输入端 |
| 3 | CDC | I | 输出线补偿端 |
| 4 | ISEN | I | 峰值电流采样端 |
| 5、6 | Drain | O | 高压MOS管漏端 |
| 7 | GND | G | 地 |
