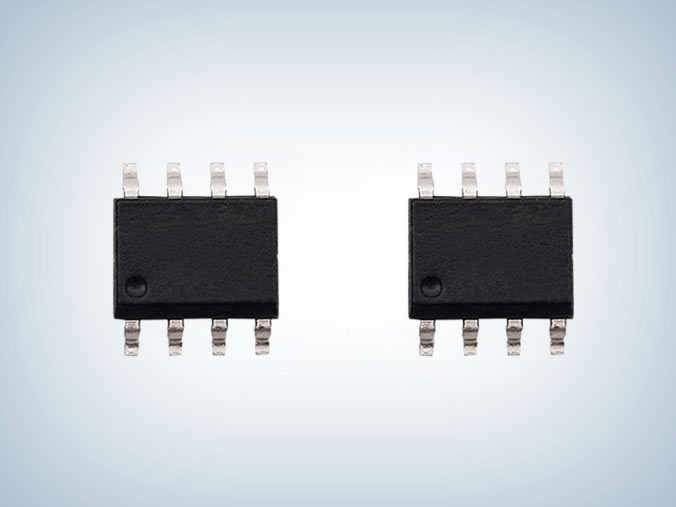

CR5168采用SOP-8L 的封装，提供 VDD 电压从 8.5V 至 36.5V 更宽的工作范围，是一款高集成度、低待机功耗的 CCM+PFM 混合电流模式 PWM 控制开关，通过频率抖动和软驱动电路的设计，降低开关噪声，简化了 EMI 设计。
CR5168 20w快充芯片提供了完整的保护功能，如 OCP、OTP、VDD_OVP、UVLO 等。轻载时会降低频率，最低频率 22kHz 可避免音频噪声。软启动功能可以减少系统启动时 MOSFET 的应力，前沿消隐时间简化了系统应用。
CR5168SK 20w快充芯片特点
■ 较低的启动电流 (大约3μA)
■ 全电压范围待机低于75mW
■ 满足六级能效标准
■ 内置软启动减少MOSFET应力
■ CCM+PFM控制模式
■ 内建同步斜坡补偿，消除次谐波震荡
■ 内建频率抖动功能，降低EMI
■ 内置65kHz开关频率
■ 轻载降低工作频率
■ VDD电压8.5V至36.5V，工作范围更宽
■ VDD过压保护功能
■ 内置前沿消隐电路
■ 内置过温保护
■ 过载保护
■ SOP-8L绿色封装

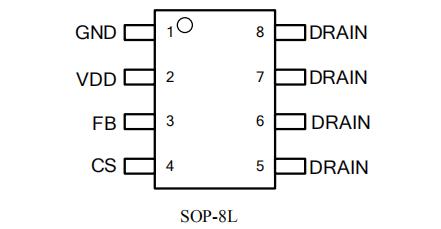

管脚排列描述
| 引脚序号 | 符号 | 描述 |
| 1 | GND | 地脚 |
| 2 | VDD | 电源脚 |
| 3 | FB | 电压反馈脚，和 CS 共同决定输出占空比，同时此脚控制系统工作频率 |
| 4 | CS | 电流检测脚，连接电阻在 MOSFET 的源和地之间检测电感电流 |
| 5/6/7/8 | DRAIN | HV MOSFET 漏端引脚 |

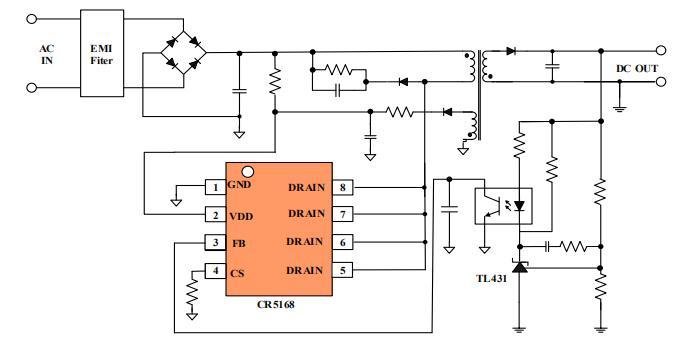

典型应用电路图
应用领域
■ AC/DC适配器
■ PD电源适配器
■ 充电器
■ 存储设备电源
CR5168SK工作于全电压90-264VAC，搭配CR3016，典型应用CR5168SK+CR3016_20W快速充电器，是一款低待机、高效率、全模式（5V/9V/12V）、多电压输出、智能匹配移动设备，实现快速充电，满足快充能效标准。更多CR5168SK 20w快充芯片产品手册、应用资料请向启辰微代理商摩登6电子申请。>>
