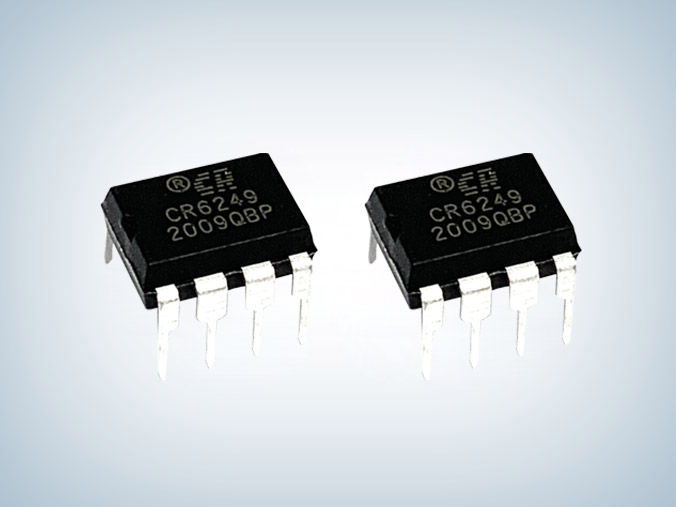

CR6249 18W原边芯片

所属分类：CR/启臣微

品牌：CR启辰微
型号：CR6249
封装：DIP-8L/SOP-7L
功率：≤18W
电流：

订购热线：0755-23088888

产品详情应用领域

　　CR6249 是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。CR6249内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的功率。　　

　　CR6249 18W原边芯片集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空保护，输出短路保护，内置前沿消隐电路，使得芯片具有更高的可靠性。

　　主要特点　　

　　■ 待机低于75mW　　

　　■ 原边检测拓扑结构，无需光耦和TL431　　

　　■ 全电压范围内高精度恒压和恒流输出　　

　　■ 可编程CC/CV模式控制　　

　　■ 采用多模式控制的效率均衡技术　　

　　■ 内置输出线电压补偿功能　　

　　■ 内置初级电感量偏差补偿功能　　

　　■ 内置全电压功率自适应补偿功能　　

　　■ 动态负载响应功能　　

　　■ 内置过温度保护功能　　

　　■ 内置CS开路保护功能　　

　　■ 内置输出短路保护功能　　

　　■ 内置前沿消隐　　

　　■ 启动电流和工作电流低　　

　　■ VDD端过压保护和钳位保护　　

　　■ 逐周期过流保护　　

　　■ DIP-8L、SOP-7L绿色封装

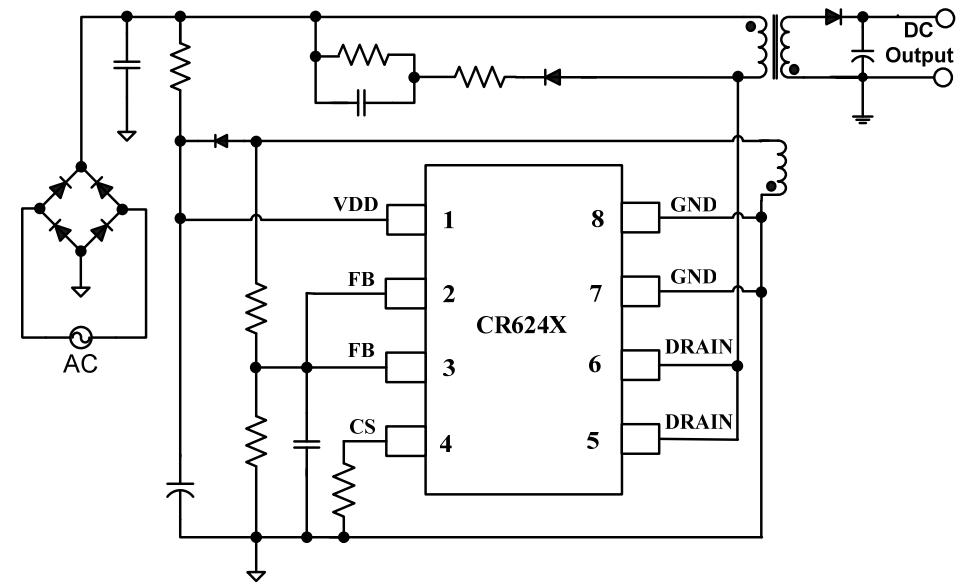

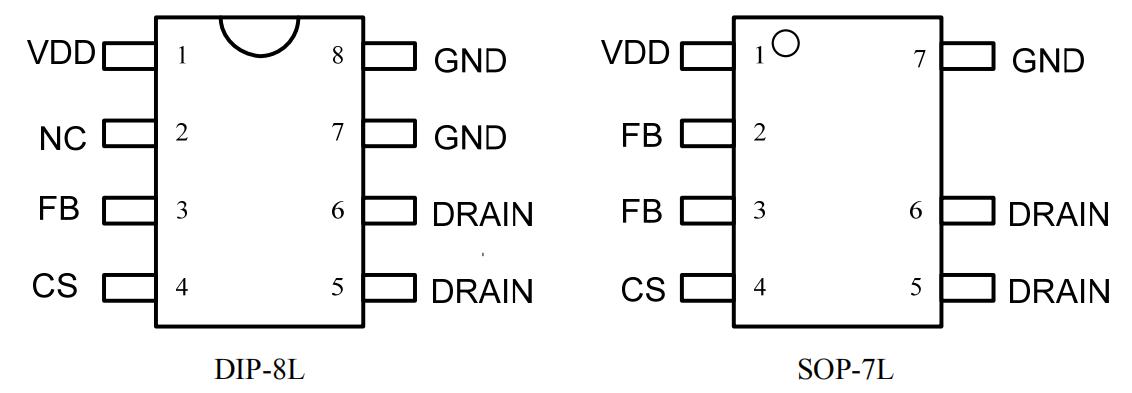

　　引脚功能及描述

引脚	符号	描述
1	VDD	IC 供电引脚。该引脚为芯片的正常工作提供电压。
2/3	FB	辅助绕组电压反馈输入端，通过一个电阻分压器连接到反射输出电压的辅助绕组上。
4	CS	CS 电阻引脚，用于初级峰值电流检测。
5/6	DRAIN	HV MOSFET 漏端引脚。
7/8	GND	地线引脚。
