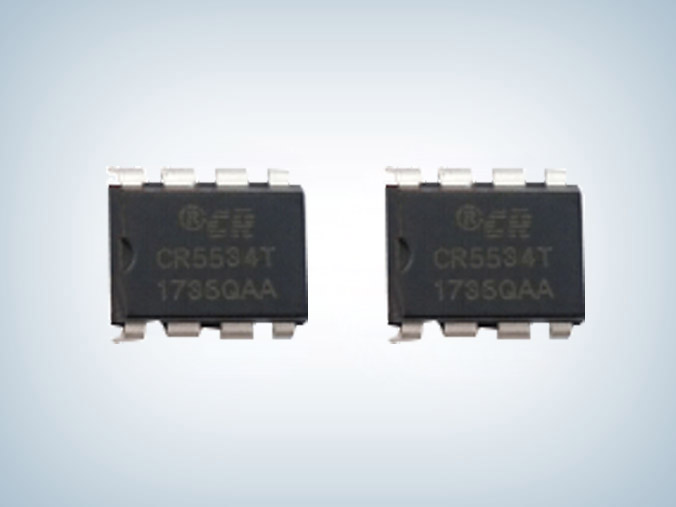

CR5534 反激式开关电源ic是一款采用 700V 高压启动、内置 65kHz 固定工作频率、30mW 超低待机功耗的电流模 PWM 控制芯片，适用于 20W 以内的全电压范围离线开关电源。轻载和无负载情况下自动进入绿色模式和 Burst 模式，可以有效减小电源模块的待机功耗，满足能效六级标准要求。CR5534内置了同步斜坡补偿电路，动态峰值限制电路减小了在宽电压输入时最大输出功率的变化；CR5534内置了多种保护功能，驱动输出采用的图腾柱和软驱动可有效降低了开关噪声，更加容易地获得良好的 EMI 性能。
CR5534管脚排列
CR5534主要特点
■ 700V高压启动
■ 待机<30mW
■ 效率均衡技术、满足能效六级标准
■ 集成600V MOSFET
■ 内置65kHz固定PWM频率
■ 内置软启动技术降低开机MOSFET功率管漏源电压应力
■ 频率抖动技术改善了EMI特性
■ 工作无音频噪音
■ 过压保护(OVP)锁存
■ 过载保护(OLP)和过温保护(OTP)自动恢复
■ 内置同步斜坡补偿增强环路稳定性
■ 内置前沿消隐(LEB)
■ 内置动态峰值电流补偿功能，在输入
■ 85V~264V的宽电压下可实现恒定最大输出功率
■ 输入电压欠压保护功能
■ 4000V HBM ESD能力
■ DIP-8L 绿色封装
典型应用功率
| 产品型号 | 待机功耗 | 适用功率 | 封装 |
| CR5534 | <30mW | <15W | DIP-8L |

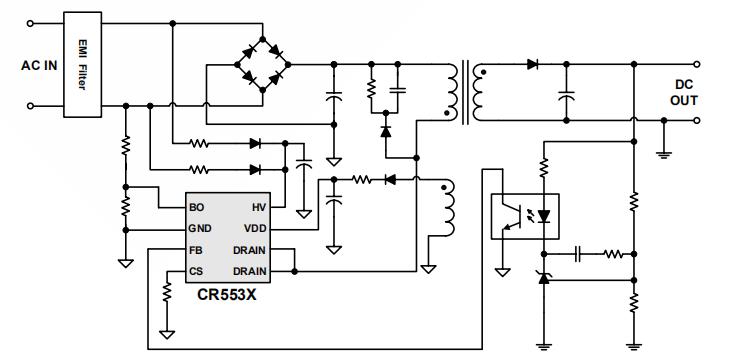

典型应用电路图
应用领域
■ AC/DC电源适配器
■ 开放式电源
■ 电池充电器
■ ATX待机电源
■ 机顶盒电源
■ PDA电源
CR5534反激式开关电源ic是一款高性能的电流模式 PWM 电源开关，用于超低待机功耗和低成本的离线式反激转换器。在5V2.4A充电器应用中，待机功耗<30mW，平均效率＞81%，更多CR5534_5V2.4A产品手册、应用规格、BOM表、测试数据等应用资料请向摩登6电子申请。>>
