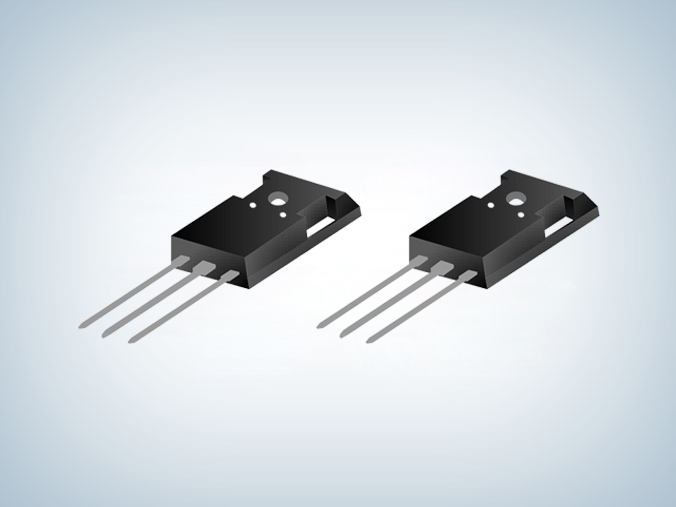

士兰微600v igbt单管SGT20T60SD1P7替代STGF19NC60KD
所属分类：IGBT
品牌：士兰微
型号：SGT20T60SD1P7
封装：T0-247-3L
功率：600V
电流：20A
型号：SGT20T60SD1P7
封装：T0-247-3L
功率：600V
电流：20A
订购热线：0755-23088888
士兰微600V IGBT单管是一种高压、高电流电力控制器件，它是基于MOSFET和双极晶体管工作原理设计而成的，具有双极型和单极型晶体管的优点，可用于驱动电机、变频器、逆变器等高功率应用场合。
SGT20T60SD1P7替代STGF19NC60KD特点
■ 低导通损耗
■ 高输入阻抗
■ 快开关速度
■ 20A，600V，VCE(sat)(典型值)=1.65V@IC=20A
士兰微igbt单管SGT20T60SD1P7极限参数（除非特殊说明，Tc=25℃）
| 参数 | 符号 | 参数范围 | 单位 | |
| 集电极射极电压 | VCE | 600 | V | |
| 栅极射极电压 | VGE | ±20 | V | |
| 集电极电流 | Tc=25℃ | Ic | 40 | A |
| Tc=100℃ | 20 | |||
| 集电极脉冲电流 | IcM | 60 | A | |
|
二极管电流 Tc=25℃ Tc=100℃ |
IF | 16 | ||
| 8 | A | |||
|
短路维持时间 (VGE=15V,Vcc=300V) |
TSC | 10 | us | |
| 耗散功率(Tc=25℃) | PD | 139 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |
| 贮存温度范围 | Tstg | -55~+150 | ℃ | |
士兰微igbt单管SGT20T60SD1P7集电极射极电压600V，集电极电流（Tc=100℃）20A，采用T0-247-3L封装，与ST/意法STGF19NC60KD极性、封装、电性参数等基本一致，可兼容替换，更多国产IGBT管替代进口IGBT管产品手册等相关资料向摩登6电子申请。>>
