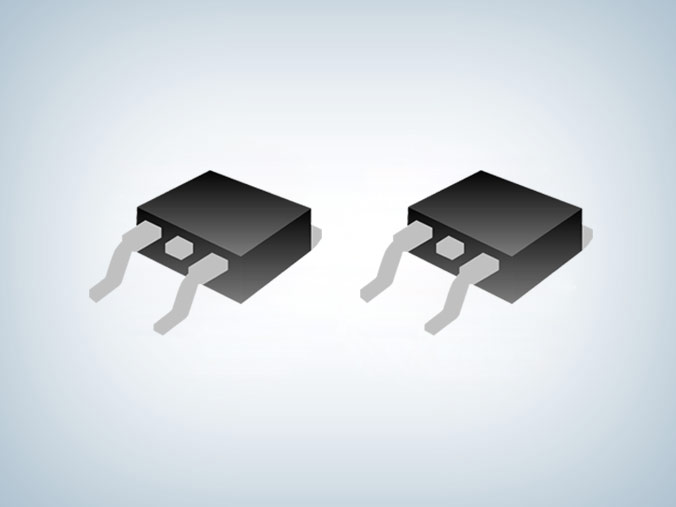

5a 600v耐压igbt SGTP5T60SD1S绝缘栅双极型晶体管

所属分类：IGBT

品牌：士兰微
型号：SGTP5T60SD1S
封装：T0-263-2L
功率：600V
电流：5A

订购热线：0755-23088888

产品详情应用领域

　　5a 600v耐压igbt SGTP5T60SD1S绝缘栅双极型晶体管采用T0-263-2L封装，具有低导通损耗、快开关速度、高输入阻抗等特点，典型应用于电机逆变IGBT，可兼容替代AOD5B65M1，已经得到了大规模应用，获得了业内广泛好评。

　　600v耐压igbt SGTP5T60SD1S特征　　

　　■ 5A，600V，VCE(sat)(典型值)=1.5V@IC=5A　　

　　■ 低导通损耗　　

　　■ 高输入阻抗　　

　　■ 快开关速度

　　600v耐压igbt SGTP5T60SD1S极限参数（除非特殊说明，Tc=25℃）

参数		符号	参数范围			单位
			SGTP5T60SD1D	SGTP5T60SD1F	SGTP5T60SD1S
集电极射极电压		VCE	600			V
栅极射极电压		VGE	±30			V
集电极电流	Tc=25℃	Ic	10			A
	Tc=100℃		5
集电极脉冲电流		IcM	15			A
二极管电流		IF	10			A
短路维持时间		TSC	10			us
(VGE=15V,Vcc=300V)
耗散功率(Tc=25℃)		PD	82	35	83	W
工作结温范围		TJ	-55~+150			℃
贮存温度范围		Tstg	-55~+150			℃

　　600v耐压igbt SGTP5T60SD1S绝缘栅双极型晶体管，饱和压降VCE(sat)(典型值)=1.5V@IC=5A，可广泛应用于可UPS，SMPS以及PFC等领域，更多5a 600v耐压igbt SGTP5T60SD1S绝缘栅双极型晶体管规格书等资料请向士兰微IGBT代理商摩登6电子申请。>>
