igbt 600v 20a SGT20T60SD1S TO263参数详解
所属分类：IGBT
品牌：士兰微
型号：SGT20T60SD1S

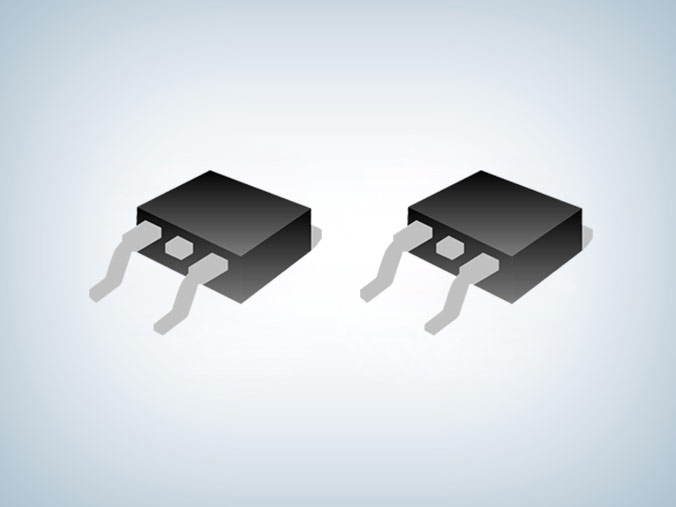

封装：T0-263-2L
功率：600V
电流：20A
型号：SGT20T60SD1S
封装：T0-263-2L
功率：600V
电流：20A
订购热线：0755-23088888
IGBT 600V 20A SGT20T60SD1S可以承受最大电压为600V和最大电流为20A，可以通过控制其栅极电压来控制其导电状态，从而控制电流和电压，通常用于电机控制、交流变频器、逆变器、UPS系统和其他高功率应用中。
SGT20T60SD1S特点
■ 快开关速度
■ 高输入阻抗
■ 低导通损耗
■ 20A，600V，VCE(sat)(典型值)=1.65V@IC=20A
igbt 600v 20a SGT20T60SD1S极限参数
| 参数 | 符号 | 参数范围 | 单位 | |
| 集电极射极电压 | VCE | 600 | V | |
| 栅极射极电压 | VGE | ±20 | V | |
| 集电极电流 | Tc=25℃ | Ic | 40 | A |
| Tc=100℃ | 20 | |||
| 集电极脉冲电流 | IcM | 60 | A | |
|
二极管电流 Tc=25℃ Tc=100℃ |
IF | 16 | ||
| 8 | A | |||
|
短路维持时间 (VGE=15V,Vcc=300V) |
TSC | 10 | us | |
| 耗散功率(Tc=25℃) | PD | 178 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |
| 贮存温度范围 | Tstg | -55~+150 | ℃ | |
igbt 600v 20a SGT20T60SD1S采用T0-263-2L封装，VCE(sat)(典型值)=1.65V@IC=20A，具有速度快、失真小、效率高、可靠性好等特点，适用于需要高速开关和高电压电流控制的应用，更多SGT20T60SD1S 产品手册规格等电气参数请向士兰微IGBT代理摩登6电子申请。>>
