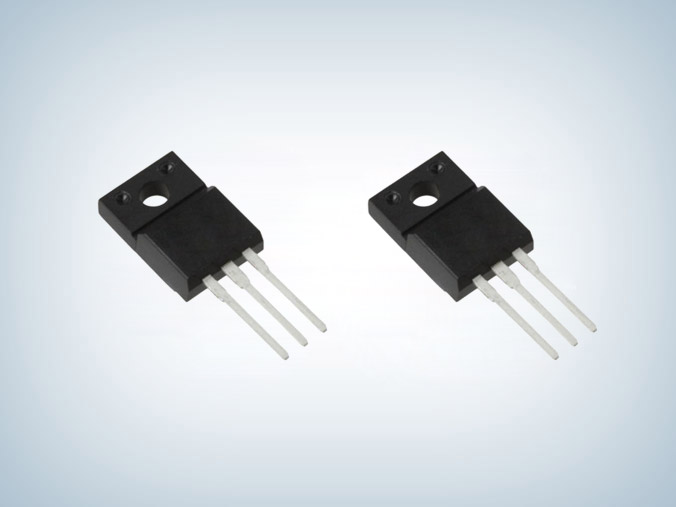

SGT20T60SD1F IGBT管600V 20A TO220F的参数
所属分类：IGBT
品牌：士兰微
型号：SGT20T60SD1F
封装：T0-220F-3L
功率：600V
电流：20A
型号：SGT20T60SD1F
封装：T0-220F-3L
功率：600V
电流：20A
订购热线：0755-23088888
SGT20T60SD1F是一款带有反并联二极管的IGBT，其额定电压为600V，额定电流为20A，常见于高压、高功率的电力控制系统中，比如驱动工业电机、电子电源等。SGT20T60SD1F IGBT管600V具有高开关速度、低开关损耗，控制电路简单、可靠性高等优点。
SGT20T60SD1F IGBT管600V特点
■ 低导通损耗
■ 高输入阻抗
■ 快开关速度
■ 20A，600V，VCE(sat)(典型值)=1.65V@IC=20A
SGT20T60SD1F极限参数详解（除非特殊说明，Tc=25℃）
| 参数 | 符号 | 参数范围 | 单位 | |
| 集电极射极电压 | VCE | 600 | V | |
| 栅极射极电压 | VGE | ±20 | V | |
| 集电极电流 | Tc=25℃ | Ic | 40 | A |
| Tc=100℃ | 20 | |||
| 集电极脉冲电流 | IcM | 60 | A | |
|
二极管电流 Tc=25℃
Tc=100℃
|
IF | 16 | ||
| 8 | A | |||
|
短路维持时间
(VGE=15V,Vcc=300V)
|
TSC | 10 | us | |
| 耗散功率(Tc=25℃) | PD | 46 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |
| 贮存温度范围 | Tstg | -55~+150 | ℃ | |
IGBT管600V 20A SGT20T60SD1F采用T0-220F-3L封装，是士兰微电子第三代场截止(Field Stop)工艺制作，典型应用于电机控制、交流变频器、逆变器、UPS系统和其他高功率应用中，提高系统的性能和效率。
