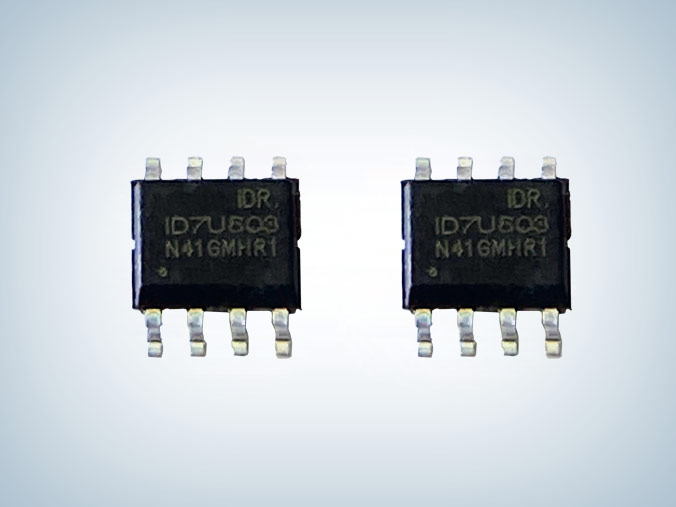

ID7U603 600V 单极步进马达驱动芯片

所属分类：芯朋电机驱动芯片

品牌：芯朋微
型号：ID7U603SEC-R1
封装：SOP8
功率：10-20V
电流：210mA/360mA

订购热线：0755-23088888

产品详情应用领域

　　ID7U603单极步进马达驱动芯片是一款基于P衬底、P外延的高压、高速功率MOSFET和IGBT半桥驱动芯片，浮动工作电压可达600V，10-20V 宽范围工作电压范围，输入兼容 3.3V、5V 逻辑工作电平，拉灌电流典型值210mA/360mA，具有防直通保护及欠压保护功能，可兼容代换IR2104，典型应用于高压风机和泵、步进马达等领域。

　　ID7U603单极步进马达驱动芯片特性　　

　　■ 浮动工作电压可达600V　　

　　■ 拉灌电流典型值210mA/360mA　　

　　■ 兼容3.3V/5V的输入逻辑电平　　

　　■ dV/dt抗干扰能力±50 V/nsec　　

　　■ 芯片工作电压范围10V~20V　　

　　■ VCC和VBS具有欠压保护功能　　

　　■ 防直通逻辑保护，死区时间典型值520ns　　

　　■ 所有通道延时匹配功能

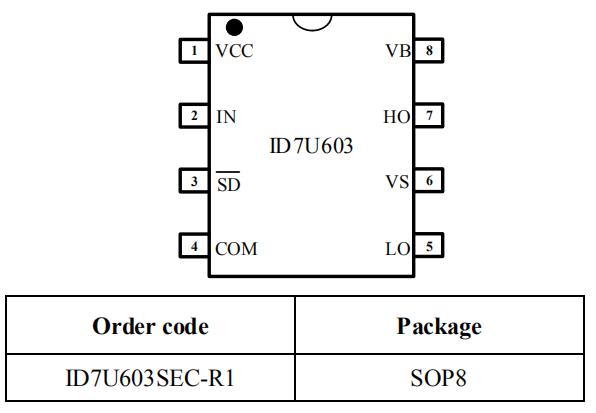

　　id7u603sec-r1驱动芯片封装及脚位图

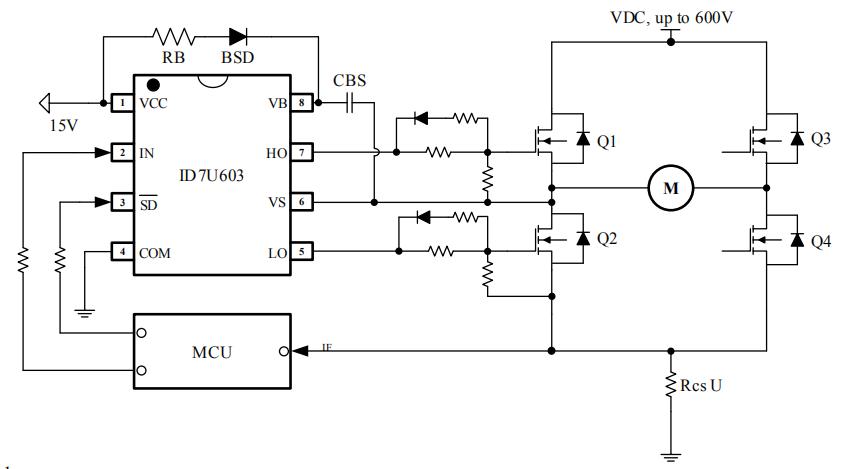

　　ID7U603电路图

　　应用领域　　

　　■ 中小型功率电机驱动　　

　　■ 功率MOSFET或IGBT驱动　　

　　■ 照明镇流器　　

　　■ 半桥驱动逆变器　　

　　■ 全桥驱动逆变器

　　ID7U603 600V 单极步进马达驱动芯片可用于驱动2个N型功率MOSFET或IGBT构成的半桥拓扑结构。输入信号可以兼容CMOS和LSTTL信号，逻辑输入电平低至3.3V，具有大电流输出能力和输入端有效电平逻辑互锁功能，能够有效防止输出功率管共态导通。芯片良好的延时匹配功能能够轻松适用于高频应用场合，更多ID7U603高压半桥栅极驱动芯片规格书、ID7U603电路图等资料请向摩登6电子申请。>>
